STMicroelectronics ULN200x/ULN200xA 7 달링턴 어레이
STMicroelectronics ULN200x/ULN200xA 7 달링턴 어레이는 고전압, 고전류를 제공하고, 공통 이미터와 페어링되는 7개의 오픈 컬렉터 달링턴을 포함하고 있습니다. ULN200x 및 ULN200xA의 각 채널은 정격 전류가 500mA이며 600mA의 피크 전류에 견딜 수 있습니다. STM ULN200x/ULN200xA 어레이에는 유도성 로드 장치 구동을 위한 억제 다이오드가 포함되어 있으며 입력 장치는 출력 장치와 맞은편에 고정되어 보드 레이아웃을 간소화합니다.
ULN200x 버전은 ULN2001(범용, DTL, TTL, PMOS, CMOS), ULN2002(14~25V PMOS), ULN2003(5V TTL, CMOS), ULN2004(6~15V CMOS, PMOS)의 모든 공통 로직 제품군과 연동됩니다. 이러한 7개의 다목적 달링턴 어레이는 솔레노이드, 계전기 DC 모터, LED 디스플레이 필라멘트 램프, 열 인쇄 등및 고전력 버퍼를 포함한 다양한 로드 장치를 구동하는데 유용합니다.
ULN2001A/2002A/2003A 및 2004A는 열 저항을 줄이기 위해 구리 리드 프레임이 있는 16핀 DIP 패키지로 제공됩니다. ULN2003은 애플리케이션 공간을 줄이기 위해 TSSOP16 패키지로도 제공됩니다.
특징
- 패키지당 7개의 달링턴
- 드라이버당 출력 전류 500mA(피크 전류 600mA)
- 출력 전압 50V
- 유도성 로드 장치용 통합 억제 다이오드
- 더 높은 전류를 위해 출력을 병렬 연결 가능
- TTL/CMOS/PMOS/DTL 호환 입력
- 레이아웃을 간소화하기 위해 출력 핀 맞은편에 배치된 입력 핀
관련 제품
STMicroelectronics Darlington Devices
High-voltage, high-current switch arrays for inductive loads.

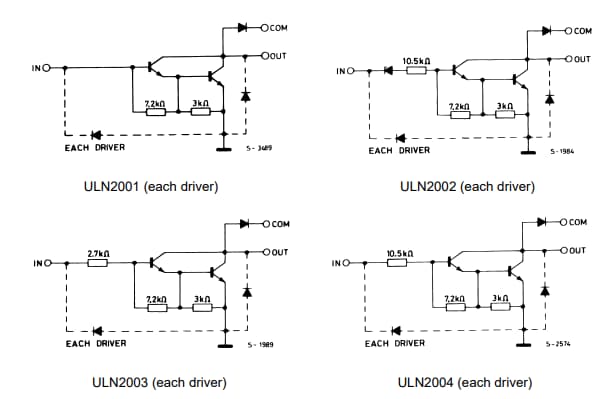

계통도
