STMicroelectronics TSM104W 쿼드 연산 증폭기
STMicroelectronics TSM104W 쿼드 연산 증폭기는 단일 모놀리식 IC에 4개의 연산 증폭기와 조절 가능한 션트 전압 기준 장치를 결합하여 전원 공급 관리 또는 데이터 수집 시스템과 같은 애플리케이션에서 공간과 비용을 절약합니다. TSM104W는 1.5~15V의 넓은 전원 공급 범위에서 작동하며 최대 36V까지 조절 가능한 출력 전압을 제공합니다. TSM104W 쿼드 연산 증폭기는 설계 유연성을 위해 DIP16 및 로우 프로파일 SO16 패키지로 제공됩니다.
특징
- 작동 온도 범위: -40~105°C
- 연산 증폭기
- 전원 공급 전류: 375µA/op.(VCC=5V에서)
- 낮은 입력 바이어스 전류: 20nA
- 중간 속도: 0.9MHz
- 낮은 입력 오프셋 전압: TSM104WA의 경우 0.5mV(표준)
- 폭넓은 전원 공급 범위: ±1.5~±15V
- ESD 보호: 2kV
- 기준 전압
- 조절 가능한 출력 전압: VREF~36V
- 전압 정밀도: 0.4% 및 1%
- 싱크 전류: 1~100mA
- 표준 출력 임피던스: 0.2Ω
- 패키지 옵션
- 16핀 듀얼 인라인 패키지(DIP)
- 16핀 소형 아웃라인 패키지(SO)
애플리케이션
- 데이터 수집 시스템
- 스위치 모드 전원 공급 장치
- 배터리 충전기
- 선형 전압 레귤레이션

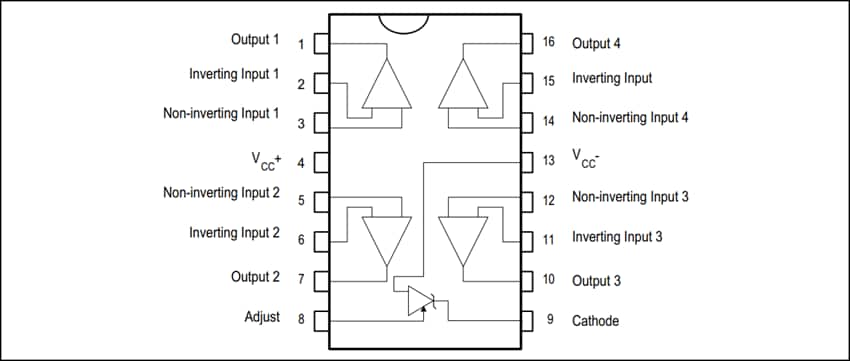

핀 연결부
