STMicroelectronics STM6710 마이크로프로세서 감시 장치 및 리셋 IC
STMicroelectronics STM6710 마이크로프로세서 감시 장치 및 리셋 IC는 3중/4중 전압을 모니터링할 수 있는 정밀 전압 모니터링 감시 장치입니다. 이 고정확도 감시 회로는 경쟁력 있는 재설정 임계값 정확도와 35μA 미만의 낮은 소비전력을 결합하고 있으며 시스템을 저전압 조건으로부터 보호합니다. -5% 및 -10% 공차를 제공하는 5V, 3.3V, 2.5V 및 1.8V 전원을 모니터링하기 위해 공장에서 트리밍된 재설정 임계값 옵션을 사용할 수 있습니다. STM6710 장치는 소형 6 리드 SOT23-패키지에서 최대 4개의 다른 전압을 모니터링하여 시스템 비용을 절감하고 보드 공간 요구 사항을 줄이며 신뢰성을 높이는데 도움이 됩니다. 이 IC는 최소한의 외부 구성 요소를 사용하여 외부 수동 재설정 입력을 지원하도록 구성할 수 있습니다. 일반적으로 통신, 셋톱박스, 네트워크 장비, 서버, 데스크톱, 노트북 컴퓨터 및 데이터 저장 장비에 사용됩니다.
특징
- 최대 4개의 공급 전압을 정확하게 모니터링
- 1.8V, 2.5V, 3V, 3.3V 및 5V를 위한 정밀 공장 설정 리셋 임계값 옵션
- 0.62V(1.5% 정확도) 조절 가능한 입력 임계 전압
- 35μA 미만의 낮은 소비전력
- 200ms(표준) 리셋 타임아웃 기간
- 약한 풀업(10μA) 기능이 있는 오픈 드레인 리셋 출력
- RESET - 액티브 로우 - V1IN=1V 또는 V2IN=1V까지 유효
- 전원 공급 과도에 대한 내성
- 소형 6핀 SOT23 패키지
- RoHS 규격 준수
애플리케이션
- 전기통신
- 셋톱박스
- 데스크톱 및 노트북 컴퓨터
- 서버/워크스테이션
- 네트워킹 장비
- 데이터 저장 장비

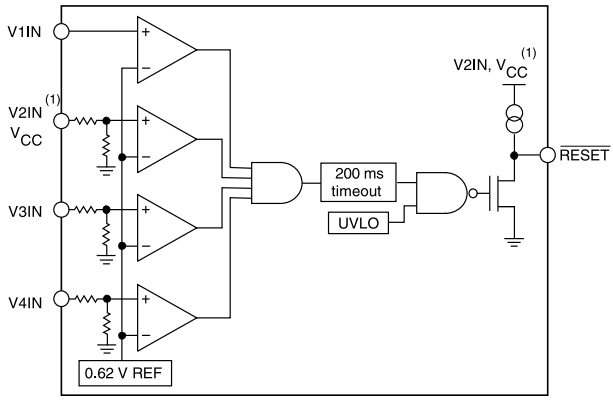

기능 블록 선도
설계 완성
STMicroelectronics 표준 제품
범용 아날로그 IC, 이산 및 직렬 EEPROM을 위한 광범위한 즉시 교체 제품입니다.
