STMicroelectronics STKNX 미니어처 KNX 송수신기
STMicroelectronics STKNX 미니어처 KNX 송수신기는 KNX TP 통신에 사용되며 콤팩트한 설계를 위해 소형 4x4mm VQFNPN24 패키지로 제공됩니다. 이 장치는 μC와 단순히 연동하여 실제 계층의 개별 구성 요소 구현 품목을 쉽게 대체할 수 있습니다. STKNX에는 애플리케이션에서 외부적으로 사용할 수 있는 통합형 전압 레귤레이터가 포함되어 있습니다. 이 레귤레이터에는 선택 가능한 3.3V/5V~20mA 선형 레귤레이터와 조절 가능한 1V/12V - 150mA 고효율 DC/DC 강압 스위칭 컨버터가 포함되어 있습니다.
이 장치는 외부 디바이스에 전원을 공급하기 위해 버스 전류를 최대 30mA까지 지원하고 STKNX 송수긴기 자체의 전력 요구 사항을 지원하는 통합 KNX 버스 전력 추출기를 갖추고 있습니다. 이는 KNX 사양에 따라 버스 전류 슬루율 제한합니다.STKNX는 버스 측의 안전한 커플링을 보장하고 버스 전력 손실에 대한 버스 모니터링 경고 신호를 제공합니다.
특징
- 초박형 정밀 피치 4x4mm VQFNPN24 패키지
- KNX 인증, KNX TP1-256 지원
- 애플리케이션 외부에 사용할 수 있는 통합형 전압 레귤레이터 2개
-
- 선택 가능한 3.3V/5V~20mA 선형 레귤레이터
- 조절 가능한 1V/12V~150mA 고효율 DC/DC 강압 스위칭 컨버터
- µC에 대한 손쉬운 인터페이스
- 초소형 시스템 솔루션
- 버스 전류를 최대 30mA까지 지원하는 KNX 버스 전력 추출기
- 조절 가능한 KNX 버스 전류 슬루율 dI/dt
- 크리스털 필요없음
- 작동 온도 범위: -40~+85°C

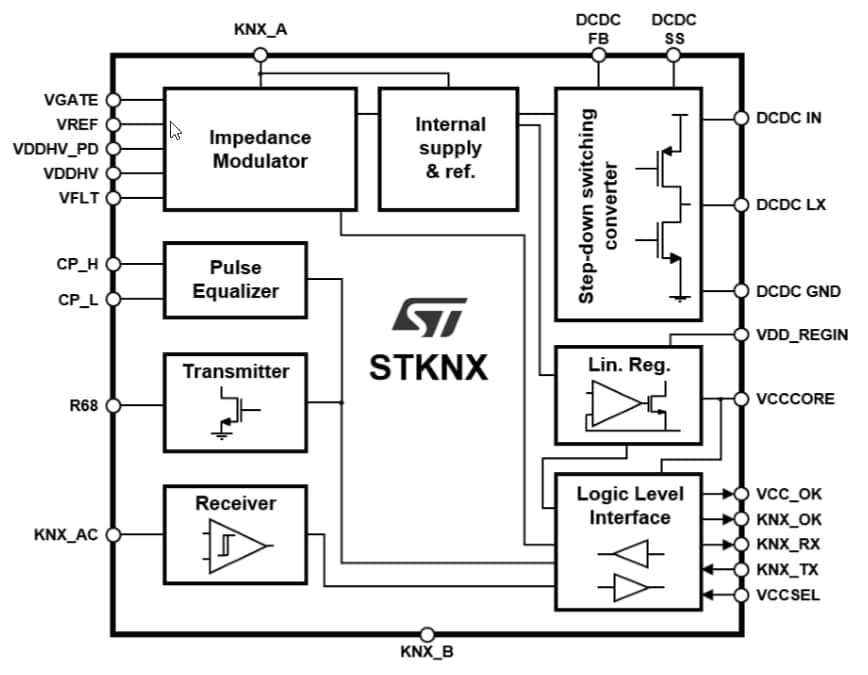

블록 선도
개발 키트
STMicroelectronics EVALKITSTKNX STKNX 평가 및 개발 키트
STKNX 회로 성능을 평가하고 KNX 장치를 개발할 수 있는 모든 구성 요소가 포함되어 있습니다.
비디오
게시일: 2018-04-04
| 갱신일: 2023-02-03
