STMicroelectronics STGAP2SICSN 단일 게이트 드라이버

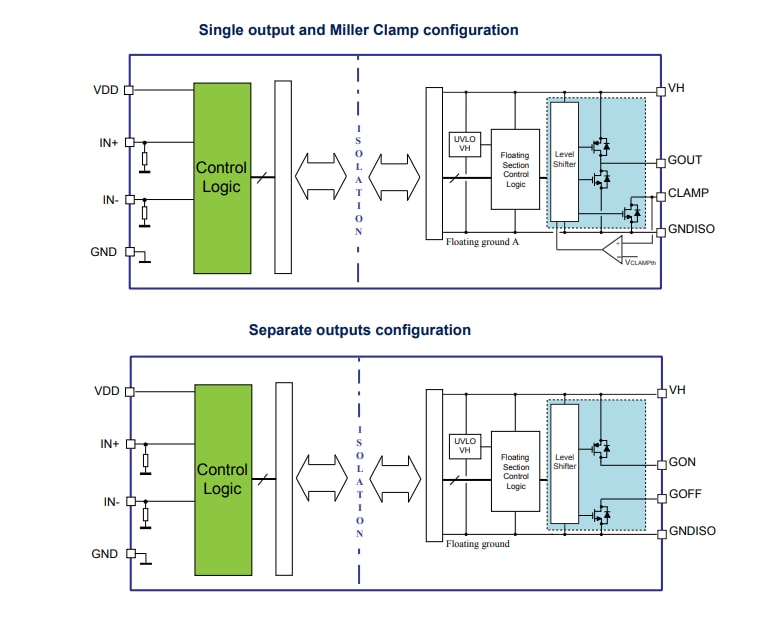

STM STGAP2SICSN 4 A 단일 게이트 드라이버는 두 가지 다른 구성으로 제공됩니다. 첫 번째 구성은 전용 게이트 저항기를 사용하여 독립적인 켜기 및 끄기 최적화를 허용하는 분리된 출력 핀을 제공합니다. 두 번째 구성은 하프 브리지 토폴로지에서 빠른 정류 중에 게이트 스파이크를 방지하는 Miller CLAMP 기능과 단일 출력 핀을 특징으로 합니다. 두가지 형식 모두는 외부 구성 요소에 대한 높은 유연성과 BOM 감소를 제공합니다.

STGAP2SICSN에는 SiC MOSFET에 최적화된 값을 가진 UVLO와 열 차단 기능을 포함한 보호 기능이 통합되어 있어 신뢰성 높은 시스템을 효율적으로 설계할 수 있습니다. 이중 입력 핀을 사용하면 제어 신호 극성을 선택하고 HW 연동 보호를 구현하여 컨트롤러의 오작동 시 교차 전도를 방지할 수 있습니다. 입력-출력 전파 지연은 75ns 미만으로, 높은 PWM 제어 정확도를 제공합니다. 유휴 전력 소비를 줄이기 위해 대기 모드를 사용할 수 있습니다.
