STMicroelectronics STEVAL-TTM001V1 평가 키트

STMicroelectronics STEVAL-TTM001V1 평가 키트는 일반적인 자동차 저전압(최대 48V의 자동차 배터리), 고전류 모터 제어 애플리케이션에서 작동하는 자동차용 100V STripFET F7 시리즈 전력 MOSFET 및 L9907 BLDC 모터 드라이버 IC를 시연합니다.

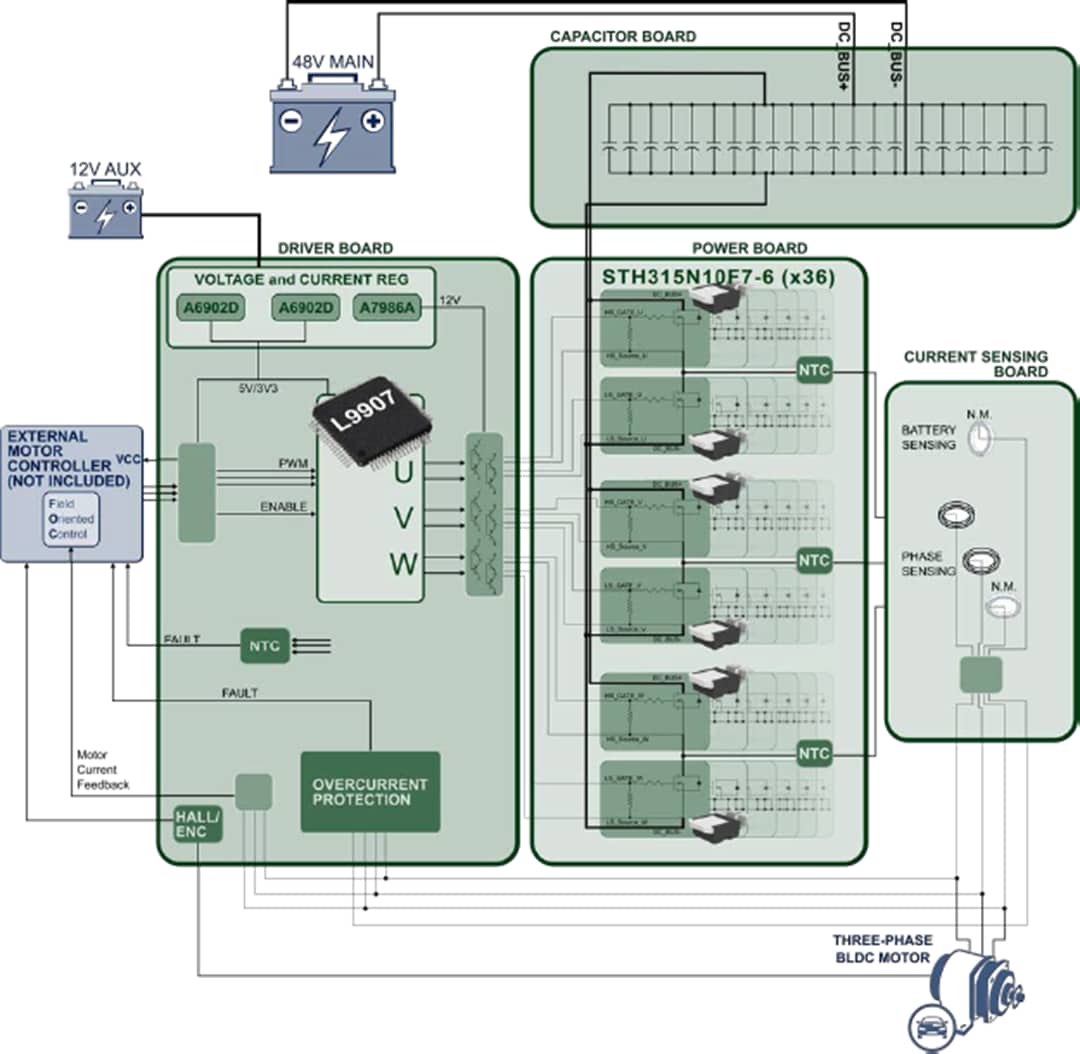

STEVAL-TTM001V1 평가 키트에는 L9907 3상 게이트 드라이버를 기반으로 하는 드라이버 보드, H²PAK-6 패키지로 제공되고 36 STH315N10F7 전력 MOSFET을 호스팅하는 전원 보드, 전류 감지 보드 및 벌크 커패시터 보드가 포함되어 있습니다. 이런 장치는 함께 자동차 모터 제어 장치용 5kW 저전압 고전류 인버터용 데모 회로를 구성합니다.

이 드라이버 보드에는 또한 호환 가능한 ST 모터 제어 보드(포함되어 있지 않음)와의 인터페이스를 위한 ST 모터 제어 커넥터와 모니터링 및 보호, 모터 위치 피드백 정보 및 보조 전원을 위한 다양한 기타 커넥터 및 점퍼가 포함되어 있습니다.

특징

다음 보드가 있는 저전압, 고전류 인버터 키트(별도로 제공되지 않음)
전원 보드
- 효율적인 냉각을 위한 IMS(절연 금속 기판)
- H²PAK-6(6 스위치) 패키지로 제공되는 36x STH315N10F7 전력 MOSFET
- 디커플링 게이트 저항기(2.2Ω)
- 3션트 레지스터 전류 감지를 위해 접지됨(옵션)
- 과열 보호용 NTC 서미스터 3개
다음 기능을 갖춘 드라이버 보드:
- L9907 3상 게이트 드라이버(AEC-Q100 인증)에 기반
- 34핀 모터 제어 커넥터
- SPI를 통한 전체 진단
- 전류 감지 증폭기
- VDS 드롭 모니터링, 과열 및 셧다운 기능을 이용한 과전압, 부족전압 및 과전류
- 프로그래밍 가능 게이트 전류 성능
벌크 커패시터 보드
전류 감지 보드
