STMicroelectronics STEVAL-L3751V12 평가 보드
STMicroelectronics STEVAL-L3751V12 평가 보드는 6~75V의 넓은 입력 전압 범위를 제공하고 스위칭 주파수에 대한 극한 전압 변환비가 특징입니다. 이 보드는 230kHz 스위칭 주파수에서 조정된 5V 출력을 제공합니다. 점퍼 커넥터를 사용하여 STEVAL-L3751V12 보드의 출력 전압을 12V로 빠르게 설정합니다. 저항기를 더 낮은 VIN 범위로 변경하여 다양한 전압 출력을 선택합니다.
STM STEVAL-L3751V12 보드는 100W 데모 보드입니다. 최대 기본 전류는 15A로 설정되며 저항기를 변경하여 쉽게 선택할 수 있습니다. 이 보드는 내부 보상 기능이 있는 VQFN 패키지에서 전압 모드를 구현하여
설계 복잡성과 크기를 최소화하는L3751 동기식 벅 컨트롤러를 기반으로 합니다.
출력 과전류, 입력 전압 UVLO, 내부 전압 모니터링 및 150°C에서 열 셧다운과 같은 임베디드 보호 기능은 전기통신, 네트워킹 및 산업 애플리케이션에서 중요한 환경을 위한 제어 및 안전한 작동이 특징입니다.
eDesignSuite 소프트웨어 도구는 L3751 벅 컨버터를 구성하고 애플리케이션 요구 사항을 충족하도록 제작되었습니다.
특징
- 6~75V의 폭넓은 입력 전압 범위
- 5V 또는 12V의 선택 가능한 2 출력 전압 레벨
- 230kHz 스위칭 주파수 설정
- 라인 과도 현상 중 저드롭아웃 작동
- 경부하 조건에서 펄스 스키핑 또는 강제 PWM 작동
- 185~345kHz 동기화
- PG 오픈 컬렉터 출력으로 VOUT 검증
- 표준 VTH MOSFET용 7.5V 게이트 드라이버
- 일시정지 모드로 정전류 보호
- rds-on 로우 측에서 전류 감지
- 향상된 라인 과도 응답
- 입력 전압 저전압 록아웃
- 내부 전압 모니터링
- 과열 보호
- -40~150°C 작동 접합 온도 범위
추가 자료
비디오

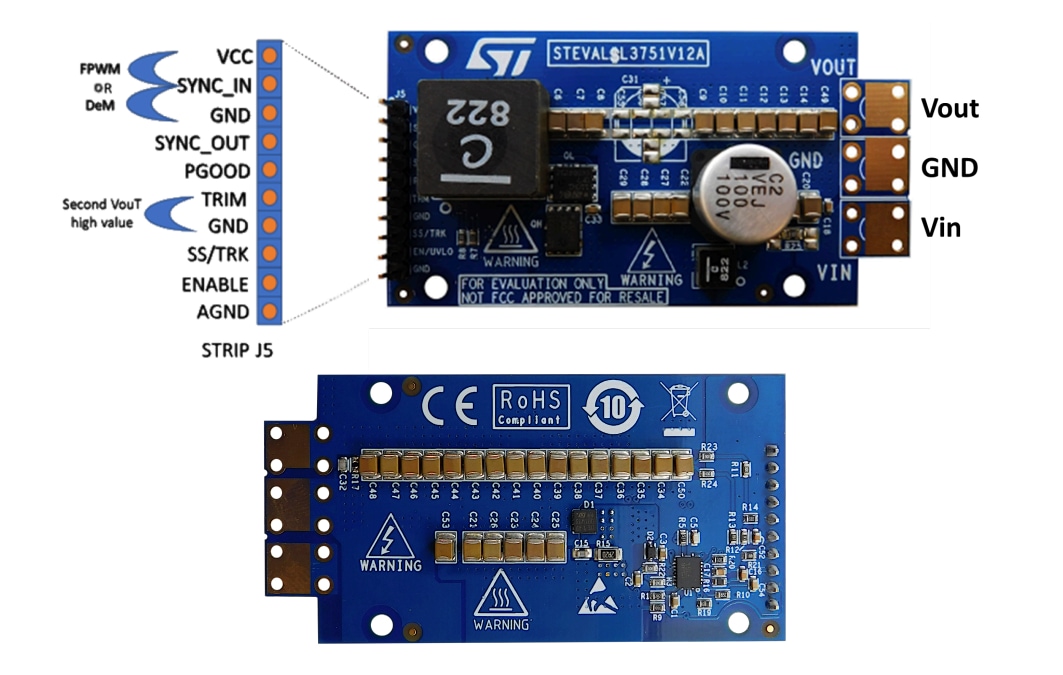

VQFN 핀 연결
