STMicroelectronics STEVAL-ISA204V1 평가 보드
STMicroelectronics STEVAL-ISA204V1 평가 보드는 PM8804 피크 전류 모드 컨트롤러를 기반으로 하는 100W 5V/20A 액티브 클램프 DC-DC 포워드 컨버터입니다. 이 보드는 텔레콤 애플리케이션에 특히 적합한 42~56VDC의 입력에서 출력할 수 있습니다. 전력 변환단은 콤팩트하고 효율적인 48V 컨버터에 필요한 모든 집적회로를 구비한 PM8804 펄스 폭 변조(PWM) 컨트롤러에 의해 관리되는 액티브 클램프 포워드 토폴로지를 기반으로 합니다.
특징
- PM8804를 기반으로 하는 DC-DC 포워드 컨버터
- 입력 전압 범위: 42~56VDC
- 스위칭 주파수: 250kHz
- 94% 이상의 피크 효율
- 개방 회로 보호
- 출력
- 전력: 100W
- 전압: 5VDC
- 전류: 최대 20A
- RoHS 및 WEEE 규격 준수

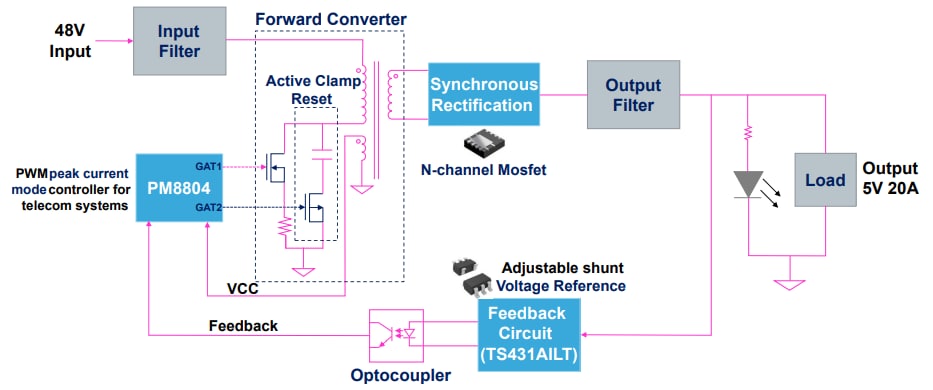

블록 선도
