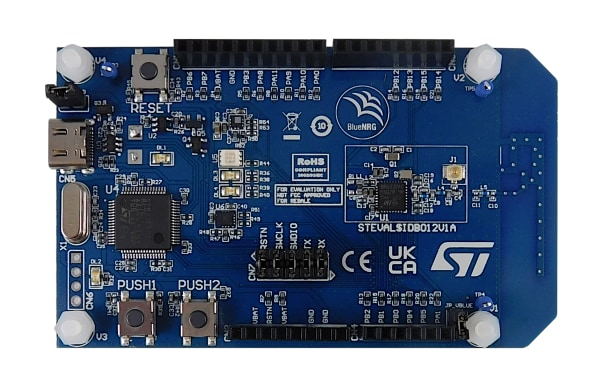

STMicroelectronics STEVAL-IDB012V1 평가 플랫폼
STMicroelectronics STEVAL-IDB012V1 평가 플랫폼은 관성 및 환경 MEMS 센서, 디지털 MEMS 마이크 및 다양한 인터페이스 버튼 및 LED와 함께 저전력 BlueNRG-LPS 시스템 온 칩을 사용하여 BLUETOOTH ® LE 애플리케이션을 개발하고 테스트하기 위한 것입니다.
BlueNRG-LPS 시스템 온 칩은 64MHz, 32비트 Arm® Cortex®-M0 + 코어, 192KB 프로그래밍 가능한 플래시 메모리, 24KB SRAM, MPU 및 광범위한 주변기기 세트(PWM, I2C, SPI/I2S, SPI, USART, LPUART 및 12 비트 ADC SAR)가 특징입니다. 또한 BlueNRG-LPS은 마스터, 슬레이브, 동시 마스터 및 슬레이브 역할, 데이터 길이 확장, 2Mbps, 장거리, 확장된 광고 및 스캐닝, 채널 선택 알고리즘 # 2, GATT 캐 싱, LE 핑 절차, LE 전력 제어 및 경로 손실 모니터링 및 방향 탐색(도착/출발 각도) 옵션을 지원합니다.
PC와의 직렬 통신 및 3 가지 전원 옵션(USB 전용, 배터리 전용 및 외부 전원 공급)을 통해 STEVAL-IDB012V1 평가 플랫폼을 위한 복잡한 애플리케이션 개발 및 테스트 유연성을 구현할 수 있습니다.
특징
- BlueNRG-LPS SoC를 기반으로 하는 Bluetooth® LE 평가 보드(QFN32 패키지로 제공):
- 마스터, 슬레이브, 마스터와 슬레이브 동시 역할 지원
- 장거리, 2Mbps 데이터 전송 속도
- AoA(도착 각도) 및 AoD(출발 각도)를 이용한 방향 탐색
- Bluetooth LE 데이터 길이 확장, 확장된 광고 및 스캐닝, 채널 선택 알고리즘 # 2, GATT 캐싱, LE 핑 절차, LE 전력 제어 및 경로 손실 모니터링
- 타협되지 않는 저전력 라디오 성능:
- 최대 +8dBm 프로그래밍 가능 출력 전력(안테나 커넥터에서)
- 우수한 수신기 감도(1Mbps에서 -96dBm, 125bps의 장거리에서 -103dBm)
- 감도 레벨에서 3.4mA Rx, +0dBm에서 4.3mA Tx의 매우 낮은 소비 전력
- 통합 PCB 안테나, 장비 측정용 UFL 커넥터 및 Arduino 3 R 커넥터
- 3 가지 전원 옵션: USB 케이블, 배터리 및 외부 전원 공급
- 펌웨어 및 문서를 포함한 관련 BlueNRG-LPS 개발 키트 소프트웨어 패키지(STSW-BNRGLPDK)
- 사용자 LED 3개 및 사용자 버튼 2개
- MEMS 디지털 가속도계/자이로스코프
- MEMS 디지털 압력/온도 센서
- 임베디드 CMSIS-DAP 디버거 및 드래그앤드롭 프로그래밍 지원
- RoHS 준수
키트 구성품
- BlueNRG-LPS 시스템 온 칩
- 관성 및 환경 MEMS 센서
- 디지털 MEMS 마이크
- 다양한 인터페이스 버튼 및 LED
