STMicroelectronics STEVAL-DPSG474 디지털 전원 공급 장치 제어 키트
STMicroelectronics STEVAL-DPSG474 디지털 전원 공급 장치 제어 키트에는 STM32G474RE 마이크로컨트롤러를 기반으로 하는 메인보드와 다양한 통신 인터페이스를 제공하고 표준 20핀 JTAG 커넥터를 통해 마이크로컨트롤러를 프로그래밍할 수 있는 어댑터 보드가 포함되어 있습니다. STM32G4 혼합 신호 MCU(마이크로컨트롤러)는 170MHz에서 실행되는 32비트 Arm® Cortex®-M4 코어(FPU 및 DSP 명령어 포함)를 결합합니다. 이러한 기능은 ART Accelerator™, CCM-SRAM 루틴 부스터, 수학 가속기의 세 가지 하드웨어 가속기와 결합됩니다.
STM STEVAL-DPSG474 디지털 전원 공급 장치 제어 키트의 메인보드에는 전원 보드 연결을 위한 표준 64핀 DIN 41612 커넥터가 포함되어 있습니다. 이 메인보드는 다양한 디지털 전원 공급 장치 애플리케이션에 필요한 모든 PWM 제어 신호, 감지 네트워크 및 보호 기능을 지원합니다. 이 보드는 전용 커넥터 또는 메인 커넥터를 통해 외부 5V 전원으로 전원이 공급됩니다. 한편, 이 어댑터 보드는 2개의 DB9 커넥터와 적절한 트랜시버 IC, 표준 STDC14 14핀 커넥터를 사용하여 구성 가능한 사용자 통신(SMBus, CAN 또는 RS-232) 기능이 있어 UI(사용자 인터페이스)를 위한 디버깅 및 USART 통신을 위한 SWD 인터페이스와 프로그래밍을 위한 표준 JTAG 커넥터를 제공합니다. 이 보드에는 리셋 버튼과 CAN 라인 사이의 종단 저항이 포함되어 있습니다.
사용자는 광결합 직렬 통신 및 전용 커넥터를 통해 STEVAL-DPSG474를 다른 제어 보드에 쉽게 연결할 수 있습니다.
특징
- STM32G474RE 마이크로컨트롤러 기반 디지털 SMPS(PFC 컨버터, HF 절연 DC-DC 컨버터, DC-AC 인버터)용 제어 보드:
- D-SMPS 애플리케이션을 위한 HRTIM(고분해능 타이머)
- FMAC(필터 수학 가속기 장치)를 사용하여 벡터에 대한 산술 연산 수행
- 삼각 함수의 하드웨어 가속을 제공하는 코프로세서(CORDIC)
- D-SMPS 모듈식 접근을 위한 64핀 DIN 41612 커넥터
- STDC14 프로그래밍 커넥터
- 보드-보드 통신을 위한 광결합 직렬 통신
- 아날로그 입력용 RC 필터
- 다이오드 어레이로 마이크로컨트롤러 아날로그 라인 보호
- SWD 및 COM 라인에서 ESD 보호
- 프로그래밍 및 사용자 통신을 위한 어댑터 보드 제공(USART, CAN, SMBus)
- 5V 공급 전압
- 임베디드 5V/3.3V 전압 조정기
- 디버깅을 위한 전용 테스트 포인트
- 전원 공급, 결함, 오류 및 범용 LED 신호처리
- RoHS 준수
애플리케이션
- 전원 공급 장치 및 변환기
- 디지털 전력 제품
- 서버 및 통신 전원
키트 구성품

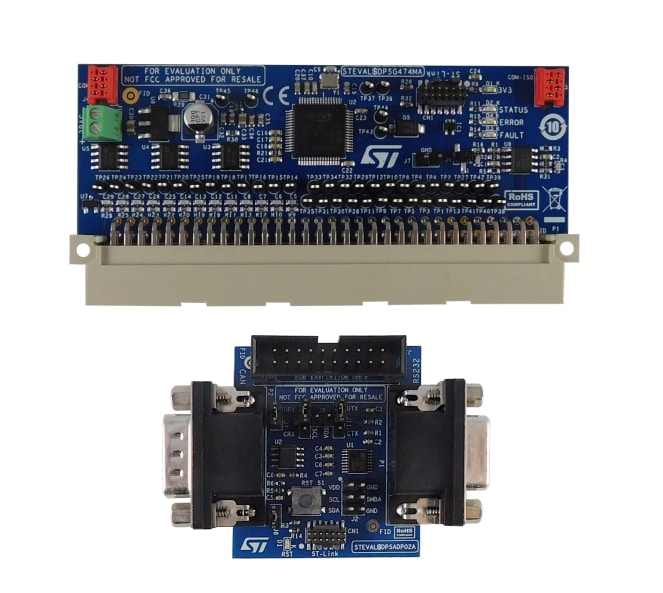

- 메인 보드
- 어댑터 보드
