STMicroelectronics STEVAL-CCA044V1 데모 보드
STMicroelectronics STEVAL-CCA044V1 클래스 D 오디오 증폭기 데모 보드는 TDA7498E 고전력 이중 BTL 클래스 D 오디오 증폭기용으로 설계되었습니다. 높은 효율 덕분에, PSSO36(슬러그 다운) 패키지에 조립된 이 장치는 히트싱크 없이 열을 발산할 수 있습니다.
보드의 점퍼를 사용하여 단일 종단 또는 차동 입력, 고정 이득 설정으로 모든 기능을 확인하도록 증폭기를 구성할 수 있습니다. 대기 및 음소거 기능을 활성화하기 위한 마이크로스위치도 제공됩니다.
특징
- 높은 출력 전력 용량:
- 36V, 1KHz, THD = 10%에서 2 x 160W / 4Ω
- 36V, 1KHz, THD = 10%에서 1 x 220W / 4Ω
- 넓은 범위에서 단일 전원 작동(14~36V)
- 선택 가능한 4가지 고정 이득 설정(23.6dB, 29.6dB, 33.1dB, 35.6dB)
- 공통 모드 잡음을 최소화하는 차동 입력
- 고효율(η = 85%)
- 대기 및 음소거 기능
- 단락 및 열 과부하 보호
- 외부 동기화 가능
- RoHS 규격 준수
관련 제품
STMicroelectronics TDA7498E Dual BTL Class-D Audio Amplifier
Features a single power supply designed for home systems and active speaker applications.
데모 보드
STMicroelectronics Class-D Audio Amplifier Demonstration Boards
Helps to evaluate class-D audio amplifiers (TDA7492, TDA7491LP, TDA7491P, TDA7491HV, and TDA7491MV).

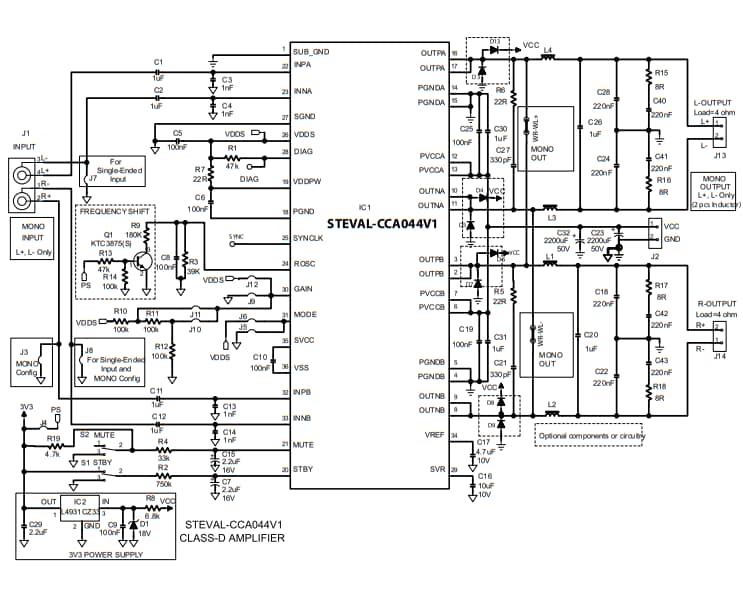

회로 계통도
