STMicroelectronics STEVAL-1PS03A 변환기 평가 보드
STMicroelectronics STEVAL-1PS03A 변환기 평가 보드는 동적으로 조절 가능한 1.6~3.3V 출력 전압으로 1.8~5.5V 입력에서 최대 400mA의 출력 전류를 공급할 수 있는 스마트 변환기 설계 장치입니다. 이 보드는 ST1PS03AQTR 나노 대기 소형 동기식 강압 변환기를 갖추고 있으며 무부하 전류를 최소화하기 위해 향상된 PCC(피크 전류 제어) 및 고급 설계 회로를 구현합니다. 이 장치에는 제어 로드 스위치가 내장되어 있어 VIN_AUX 전압 레일이 있는 서브시스템을 제공합니다. 이 보드는 ST1PS03AQTR, 2.2μH 인덕터 및 2개의 소형 커패시터로 얼마나 높은 효율 변환을 달성할 수 있는지 보여줍니다.
이 보드는 높은 효율과 작은 PCB 크기와 두께를 포함하여 STMicroelectronics ST1PS03AQTR이 제공하는 주요 애플리케이션 이점을 강조합니다. 이 보드는 웨어러블 애플리케이션 및 피트니스 액세서리, 개인 추적 모니터, 스마트 워치 및 스포츠 밴드의 전력 변환 솔루션에 이상적입니다. 이 보드는 에너지 하베스팅, 무선 센서, 산업용 센서, 휴대용 저전력 장치, 단일 셀 리튬-이온 배터리 애플리케이션, BLUETOOTH® 저에너지 및 Zigbee 애플리케이션에도 적합합니다. 이 보드에 사용되는 장치는 얇은 TQFN12(2.0mm x 1.7mm) 패키 지로 제공됩니다.
특징
- 1.8~5.5V 입력 작동 범위
- 최대 400mA 출력 전류 성능
- 소형 외부 구성 요소: L = 2.2μH(표준)
- 1.6~3.3V 범위에서 동적으로 선택 가능한 출력 전압
- 출력 전압 전력 양호
- 독립적인 부하 스위치(AUX 제어 입력)
- WEEE 및 RoHS 규격 준수(하드웨어만 해당)
지원되는 제품
STMicroelectronics ST1PS03 동기식 강압 컨버터
나노 대기 소형 동기식 강압 컨버터입니다.

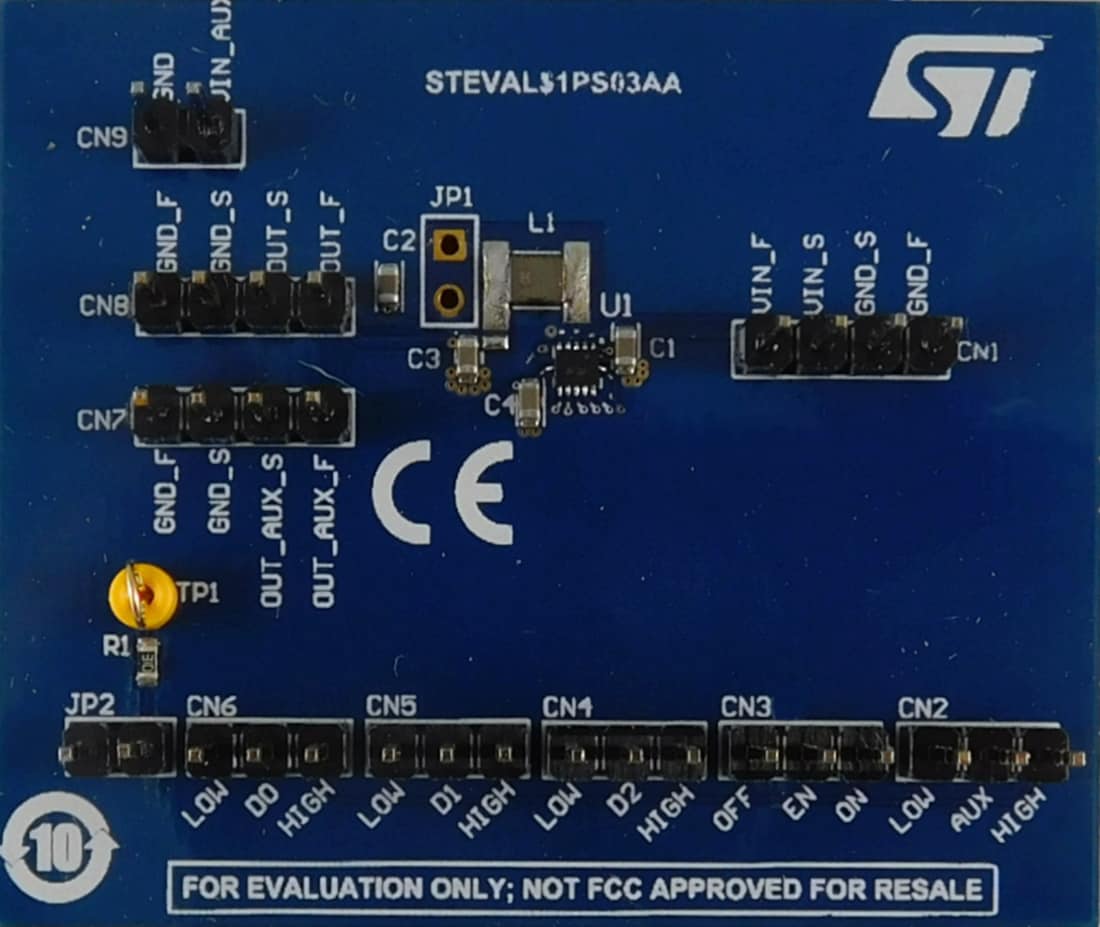

보드 레이아웃
설계 완성
STMicroelectronics 표준 제품
범용 아날로그 IC, 이산 및 직렬 EEPROM을 위한 광범위한 즉시 교체 제품입니다.
게시일: 2021-11-02
| 갱신일: 2022-04-21
