STMicroelectronics STDRIVE601 삼중 하프 브리지 게이트 드라이버
STMicroelectronics STDRIVE601 삼중 하프 브리지 게이트 드라이버는 BCD6s 오프라인 기술로 제조되는 고전압 장치입니다. 이 장치는 3상 애플리케이션에 적합한 N-채널 전력 MOSFET 또는 IGBT용 하프 브리지 게이트 드라이버 3개를 포함한 단일 칩입니다. 모든 장치 출력부가 각각 350mA와 200mA를 싱크 및 소스할 수 있습니다. 연동 및 데드타임 기능으로 교차 전도 방지가 보장됩니다. 이 장치에는 각 출력에 대한 전용 입력 핀과 셧다운 핀이 있습니다. 로직 입력 장치는 3.3V까지 CMOS/TTL 호환되므로 제어 장치와 쉽게 연동할 수 있습니다. 로우 측 및 하이 측 섹션 사이에 정합된 지연으로 사이클 왜곡이 발생하지 않도록 보장하고 고주파 작동을 허용합니다.
STDRIVE601은 장치에도 통합되는 고급 SmartSD 기능을 특징으로 하는 비교기를 내장하여, 과전류, 과열 등의 결함 이벤트로부터 빠르고 효과적으로 보호해 줍니다. 로우 측과 각각의 하이 측 구동 섹션에서 전용 UVLO 보호 기능을 통해 전원 스위치가 낮은 효율이나 위험한 조건으로 작동하지 않도록 합니다. 통합 부트스트랩 다이오드뿐 아니라 이 IC의 모든 통합 기능 덕분에 애플리케이션 PCB 설계가 더욱 쉬워집니다. 또한 이런 기능 덕분에 애플리케이션 PCB 설계가 더욱 콤팩트하고 단순해지므로, 전체 BOM을 줄일 수 있습니다.
특징
- 최대 600V의 고전압 레일
- 드라이버 전류 성능
- STDRIVE601
- 25°C에서 소스 전류: 200mA
- 25°C에서 싱크 전류: 350mA
- STDRIVE601
- dV/dt 과도 내성: ±50V/ns
- 게이트 구동 전압 범위: 9~20V
- 전반적인 입출력 전달 지연: 85ns
- 모든 채널에 대한 일치하는 전달 지연
- 3.3V, 5V TTL/CMOS 입력(히스테리시스 포함)
- 통합형 부트스트랩 다이오드
- 빠른 과전류 보호용 비교기
- 스마트 셧다운 기능
- 연동 및 데드타임 기능
- 전용 인에이블 핀
- 로우 측 및 하이 측 UVLO 기능
애플리케이션
- 3상 모터 드라이브
- 인버터

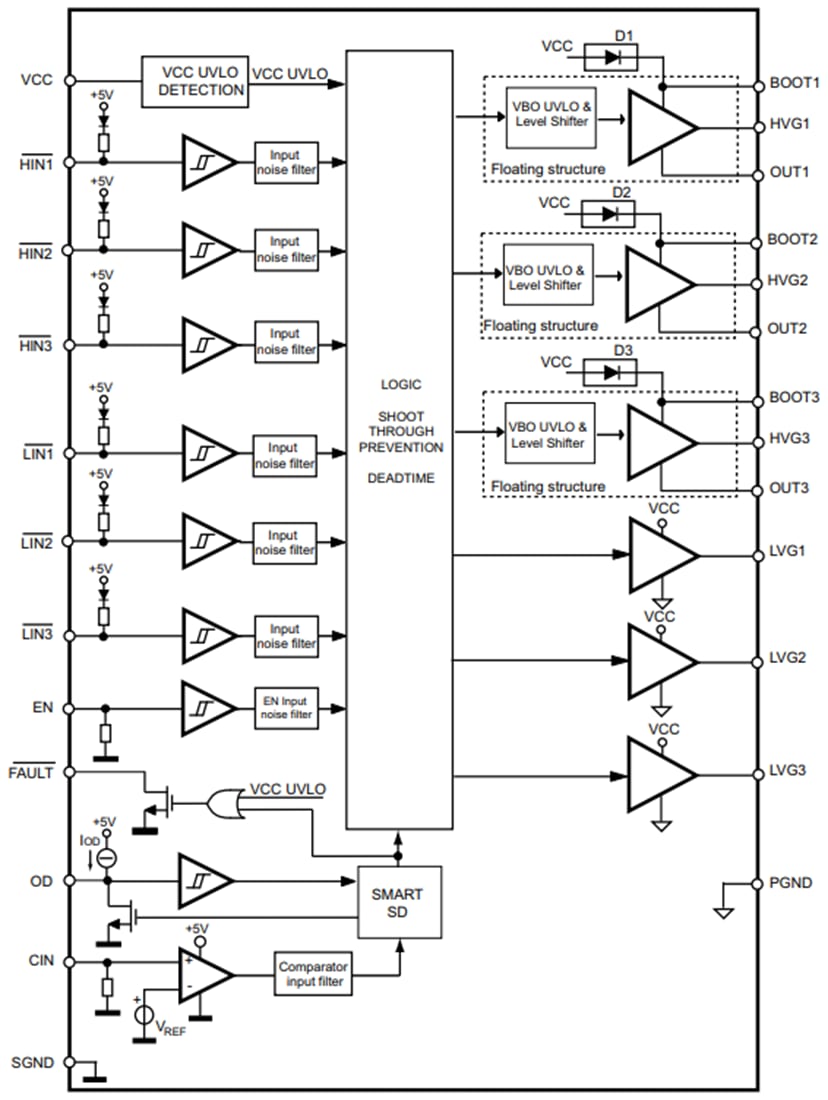

블록 선도
관련 개발 도구
STMicroelectronics EVALSTDRIVE601 데모 보드
STDRIVE601 삼중 하프 브리지 고전압 게이트 드라이버를 평가하는 데 사용됩니다.
