STMicroelectronics STDRIVE101 데모 보드(EVALSTDRIVE101)

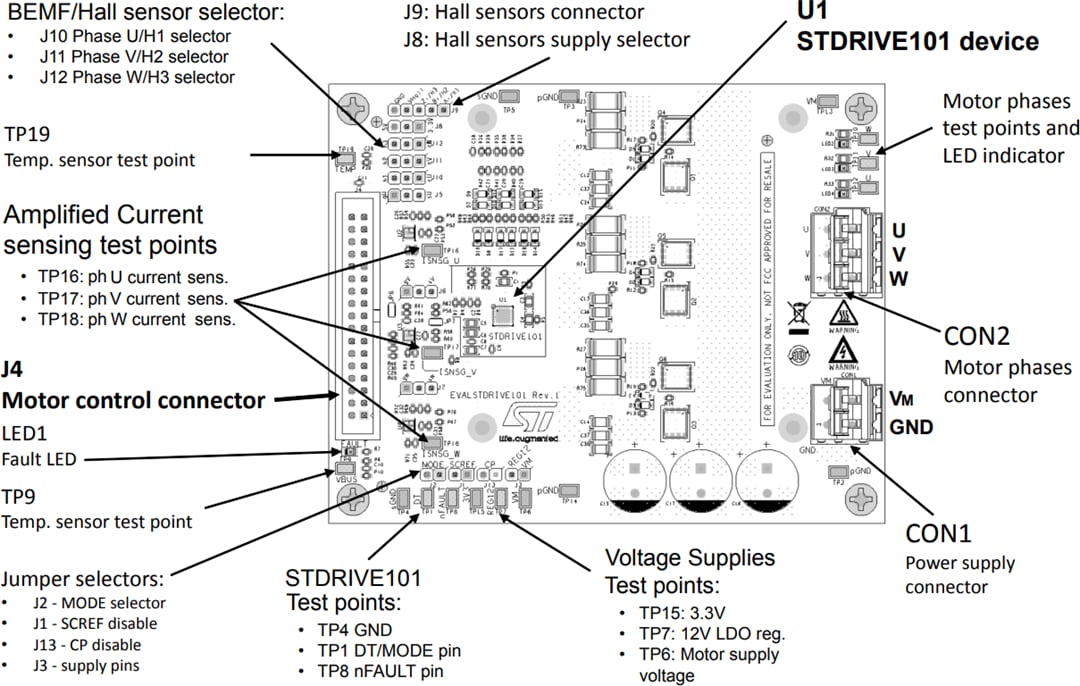

STMicroelectronics STDRIVE101 데모 보드(EVALSTDRIVE101)는 STDRIVE101 3중 하프 브리지 게이트 드라이버 및 STL110N10F7 STripFET™ F7 전력 MOSFET용 평가 플랫폼을 제공합니다. EVALSTDRIVE101은 3상 무브러시 DC 모터를 구동하도록 설계되었으며 모터 제어 커넥터를 통해 다른 STM32 마이크로컨트롤러와 인터페이스할 수 있습니다. 이 보드는 단일 션트 및 3 션트로 구성할 수 있으며 두 가지 구성에서 모두 FOC 및 6 단계 알고리즘을 지원할 수 있습니다. 홀 센서 커넥터와 위상 감지 네트워크가 내장되어 있어 사용자가 모션 제어를 위한 센서 및 센서 리스 알고리즘을 모두 구현할 수 있습니다.

특징

전용 모니터링 기능이 있는 6~75V의 입력 버스 전압
20A_rms 최대 출력 전류
STripFET F7 전력 MOSFET STL110N10F7에 기반한 전력단
STDRIVE101 임베디드 기능
- 두 가지 입력 전략(조절 가능한 데드타임 생성 또는 인터 로킹을 사용한 직접 구동으로 활성화/입력)
- 전력 MOSFET의 VDS 감지
- 내부 비교기로 과전류 보호
