STMicroelectronics ST1PS01 동기식 강압 컨버터
STMicroelectronics ST1PS01 동기식 강압 컨버터는 초소형 소형 동기식 강압 컨버터입니다. 이 장치는 1.8~5.5V 범위의 입력 전압으로 최대 400mA의 출력 전류를 제공할 수 있습니다. 이 컨버터는 고효율, PCB 크기 및 두께가 핵심 요소인 애플리케이션을 위해 특별히 설계되었습니다. 2개의 디지털 제어 입력을 사용하여 출력 전압을 설정할 수 있으며 1.8~3.3V의 VOUT을 동적으로 선택할 수 있습니다. 강화된 PCC(피크 전류 제어) 덕분에 ST1PS01은 2.2μH 인덕터와 2개의 소형 커패시터를 사용하여 매우 높은 효율의 변환을 달성합니다. 고급 설계 회로를 구현하여 대기 전류를 최소화합니다.
특징
- VIN = 3.6V(스위칭 없음)조건에서 입력 대기 전류: 500nA
- 1mA 부하(VIN = 3.6V, VOUT = 3.3V)에서 표준 효율: 94%
- 듀티 사이클: 100%
- 입력 작동 범위: 1.8~5.5V
- 부족 전압 로크아웃: 1.57V(VIN 강하, 표준)
- 출력 전류 성능: 최대 400mA
- 저전력 제어 작동으로 최고의 효율 발휘
- 임베디드 소프트 스타트 회로
- 소형 외부 구성 요소: L = 2.2μH(표준)
- 선택 가능한 출력 전압: 1.8~3.3V
- 출력 전압 전력 양호
- 출력 전압 정확도(VOUT, TA = 25°C): ±1.5%
- 동적 출력 전압 선택(D0, D1)
- 플립 칩 패키지로 제공
애플리케이션
- 웨어러블 애플리케이션
- 개인 추적 모니터
- 스마트 시계, 스포츠 밴드
- 에너지 하베스팅, 무선 센서
- 웨어러블 및 피트니스 액세서리
- 산업용 센서, 휴대용 저전력 장치
- 단일 셀 리튬-이온 배터리 애플리케이션
- Bluetooth® 저에너지
- ZigBee

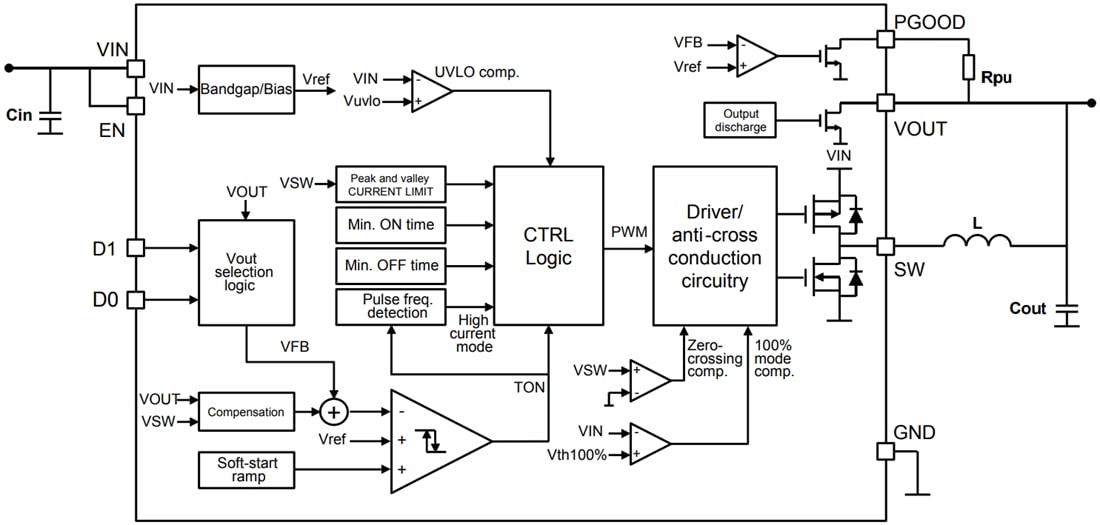

블록 선도
