STMicroelectronics SM50TxAY 5,000W 과도 전압 억제기
SMC의 STMicroelectronics SM50TxAY 5 000 W TVS(과도 전압 억제기)는 자동차의 민감한 회로를 ISO 7637-2에 정의된 서지로부터 보호하도록 설계되었습니다. 이 전압 억제기는 또한 ISO 10605에 따라 정전기 방전으로부터 민감한 자동차 회로를 보호합니다. SM50TxAY 시리즈 과도 전압 억제기는 전자 차단기에 적합하며 ISO 16750을 준수하는 데 도움이됩니다. 평면 기술은 안정성과 장기적인 신뢰성을 제공하기 위해 높은 접합 온도와 낮은 누설 전류가 필요한 고급 회로와 호환됩니다. 이러한 과도 전압 억제기는 JEDEC 등록 패키지 아웃라인과 단방향 및 양방향 유형이 특징입니다. SM50TxAY 과도 전압 억제기는 5 000 W 피크 펄스 전력 손실 및 -65ºC~175ºC 보관 온도 범위에서 작동합니다.
특징
- 다음의 표준 준수:
- UL94, V0
- J-STD-020 MSL 레벨 1
- J-STD-002, JESD 22-B102 E3 및 MIL-STD-750, 방법 2026
- JESD-201 클래스 2 휘스커 테스트
- IPC7531 설치 공간 및 JEDEC 등록 패키지 개요
- JEDEC 등록 패키지 외형
- 납 마감 처리: 무광택 주석 도금
- AEC-Q101 인증
- 단방향 및 양방향 유형
사양
- 다음의 표준 준수:
- IEC 61000-4-2, C = 150pF, R = 330Ω 레벨 4 초과:
- 30kV(공극 방전)
- 30kV(접촉 방전)
- ISO 10605, C = 330pF, R = 330Ω:
- 30kV(공극 방전)
- 30kV(접촉 방전)
- ISO 7637-2(VRM이 배터리 전압보다 낮은 부품에는 적용되지 않음):
- 펄스 1: VS =-150 V
- 펄스 2a: VS =112 V
- 펄스 3a: VS =-220 V
- Pulse3b: VS =150 V
- IEC 61000-4-4 레벨 4:
- 4 kV
- IEC 61000-4-2, C = 150pF, R = 330Ω 레벨 4 초과:
- 0.2 µA 낮은 누설 전류(25 °C)
- 175 °C 작동 Tj (최대)
- 5 V~100 V 스탠드오프 전압 범위
- 피크 펄스 전력:
- 5,000W(10/1,000μs)
- 최대 48kW(8/20μs)
- 5,000W 피크 펄스 전력 손실
- -65~175ºC 보관 온도 범위
- -55~175ºC 작동 접합 온도 범위
- 260ºC 납땜을 위한 최대 납 온도(10초간)

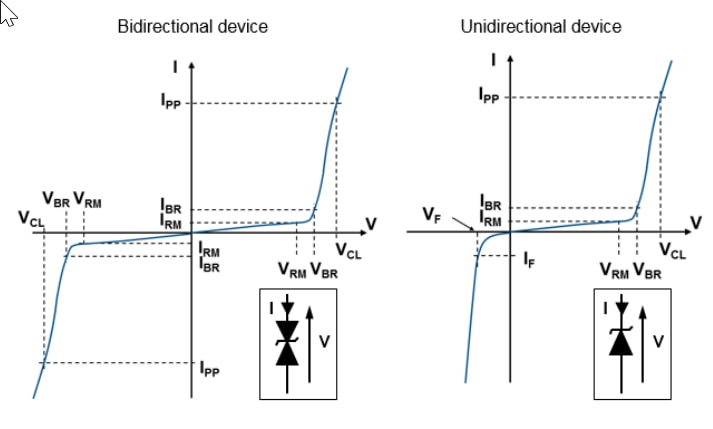

차트

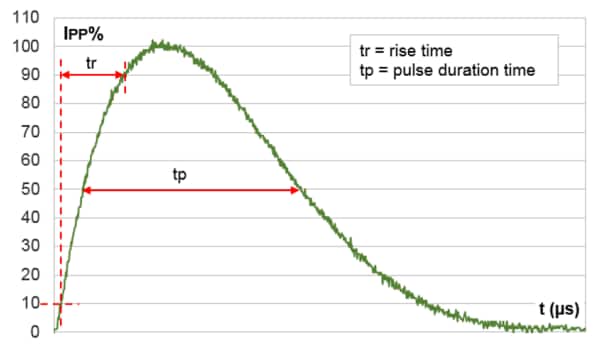

성능 그래프
