STMicroelectronics RF3L05150CB4 RF 전력 LDMOS 트랜지스터
STMicroelectronics RF3L05150CB4 RF 전력 LDMOS 트랜지스터는 광대역 통신 및 ISM 애플리케이션을 위해 설계된 150W, 28/32V LDMOS FET입니다. STM RF3L05150CB4 LDMOS 트랜지스터는 HF~1GHz의 주파수를 갖는 애플리케이션용으로 설계되었습니다. RF3L05150CB4는 모든 일반적인 변조 형식의 경우 클래스 AB, B 또는 C에 사용할 수 있습니다.
특징
- 고효율 및 선형 이득 작동
- ESD 보호 기능 내장
- 유럽 지침 2002/95/EC 준수
- 향상된 클래스 C 작동을 위한 넓은 포지티브 및 네거티브 게이트 소스 전압 범위
애플리케이션
- 2~30MHz HF 또는 단파 통신
- 30~88MHz 접지 통신
- 118~140MHz 항전 장비
- 136~174MHz 상업용 접지 통신
- 30~512MHz 재머, 접지/무선 통신
- HF~1,000MHz ISM 계측

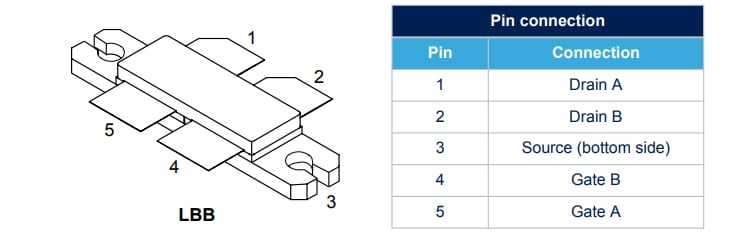

핀 연결
테스트 회로 레이아웃
설계 완성
