STMicroelectronics PWD5F60 고밀도 전력 드라이버
STMicroelectronics의 PWD5F60 고밀도 전력 드라이버는 듀얼 하프 브리지 구성의 게이트 드라이버와 4개의 N채널 전력 MOSFET를 결합하고 있으며 콤팩트한 단일 SiP(System-in-Package) 장치로 제공됩니다. 집적 전력 MOSFET은 드레인-소스 온 저항 또는 RDS(ON)이 1.38Ω이고 드레인-소스 항복 전압이 600V입니다. 임베디드 게이트 드라이버의 하이 측은 통합 부트 스트랩 다이오드로 쉽게 공급할 수 있습니다. PWD5F60 전력 드라이버의 높은 통합 성능 덕분에 공간 제약이 있는 애플리케이션에서 로드 장치를 효과적으로 구동할 수 있습니다.
PWD5F60은 광범위한 10~20V 범위에서 확장되는 공급 전압(VCC)을 수용하며, 하부 및 상부 구동부 모두에서 UVLO(부족 전압 로크아웃) 보호 기능을 갖추고 있어 전력 스위치가 저효율 또는 위험한 조건에서 작동하지 않도록 방지합니다. PWD5F60의 확장된 입력 범위 덕분에 마이크로컨트롤러, DSP 장치 또는 홀 효과 센서와 쉽게 연동할 수 있습니다. PWD5F60은 또한 과전류 및 과온으로부터 보호하기 위해 커밋되지 않은 2개의 비교기를 내장하고 있습니다.
이 장치는 콤팩트한 15mm x 7mm x 1mm VFQFPN 패키지로 제공됩니다.
특징
- 게이트 드라이버 및 고전압 전력 MOSFET를 통합하고 있는 전력 시스템 인 패키지
- RDS(ON) = 1.38Ω
- BVDSS = 600V
- 구성 옵션:
- 풀 브리지
- 듀얼 독립형 하프 브리지
- 로우 측 및 하이 측 UVLO 보호
- 3.3~15V 호환 입력(히스테리시스 및 풀다운 기능 제공)
- 내부 부트스트랩 다이오드
- 커밋되지 않은 비교기
- 조절 가능한 데드타임
- 자재 명세서 감소
- 소형 및 간소화된 레이아웃
- 유연한 설계
- 작동 온도 범위: -40~+125°C
- 15mm x 7mm x 1mm VFQFPN 패키지
애플리케이션
- 산업용 팬 및 펌프
- 요리 후드 및 가스 히터
- 송풍기
- 산업용 드라이브
- 공장 자동화
- 전원 공급 장치
개발 도구
STMicroelectronics EVALPWD5F60 데모 보드
고압 풀 브리지가 내장된 PWD5F60 고밀도 전력 드라이버용 평가 보드입니다.

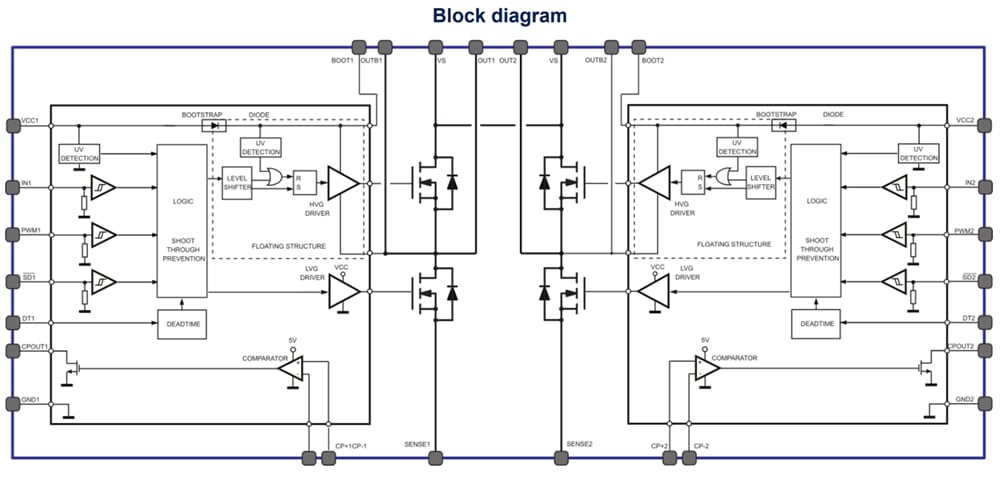

블록 선도

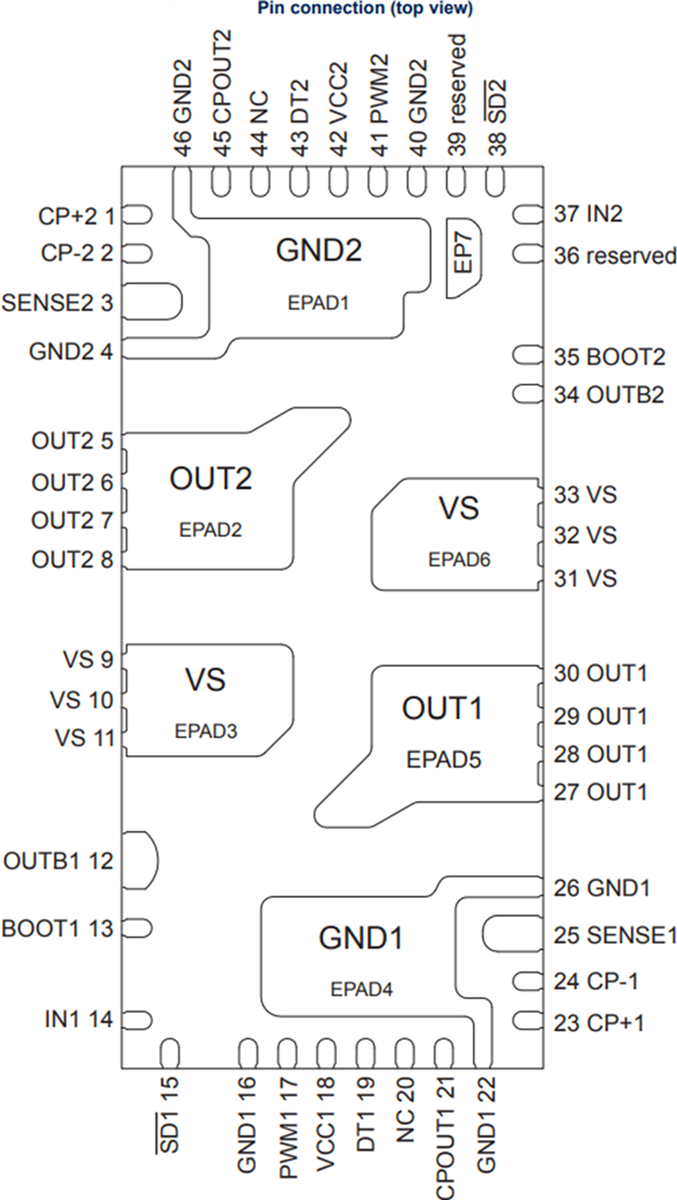

핀 연결
게시일: 2018-10-29
| 갱신일: 2023-02-21
