STMicroelectronics LPS27HHTW MEMS 압력 센서
STMicroelectronics LPS27HHTW MEMS 압력 센서는 디지털 출력 기압계로서 기능을 수행하는 초소형 압전 저항성 절대 압력 센서입니다. LPS27HHTW 센서에는 주변 온도를 모니터링하는 온도 센서가 내장되어 있습니다. LPS27HHTW에는 감지 소자와 I2C, MIPI I3CSM 또는 SPI를 통해 감지 소자에서 애플리케이션까지 통신하는 IC 인터페이스가 포함되어 있습니다. 이 감지 소자는 절대 압력을 감지하고 ST에서 개발한 전용 프로세스를 활용하여 제조한 서스펜션 맴브레인으로 구성되어 있습니다.
STM LPS27HHTW는 금속 덮개가 있는 세라믹 LGA 패키지로 제공됩니다. 이 장치는 -40~+85°C의 확장된 온도 범위에서 작동합니다. 세라믹 LGA 패키지는 천공 방식으로 되어 있어 외부 압력이 감지 소자에 도달할 수 있습니다. IC 내부의 젤은 물로부터 전기 부품을 보호하고 금속 캡은 더 나은 ESD 견고성을 위해 전기적으로 접지되어 있습니다.
특징
- 압력 센서(방수 패키지 포함)
- 포팅 젤 및 접지 금속 캡
- 260~1,260hPa 절대 압력 범위
- 4µA 미만의 소비 전류
- 0.5hPa의 절대 압력 정확도
- 0.7Pa의 저압 센서 잡음
- ±1.5°C의 온도 정확도
- 임베디드 온도 보정
- 24비트 압력 데이터 출력
- 1~200Hz ODR
- SPI, I2C 또는 MIPI I3CSM 인터페이스
- 임베디드 FIFO
- 데이터 준비, FIFO 플래그, 압력 임계값 인터럽트 기능
- 1.7~3.6V의 공급 전압
- ECOPACK 무연 준수
애플리케이션
- 휴대 장치용 고도계 및 기압계
- GPS 응용 기기
- 기상 관측 장비
- 스포츠 시계
- 전자담배
- 수심 모니터링
- 가스 계량
관련 보드
STMicroelectronics STEVAL-MKI220V1 어댑터 보드
LPS27HHTW 제품군에서 MEMS 장치를 평가할 수 있습니다.

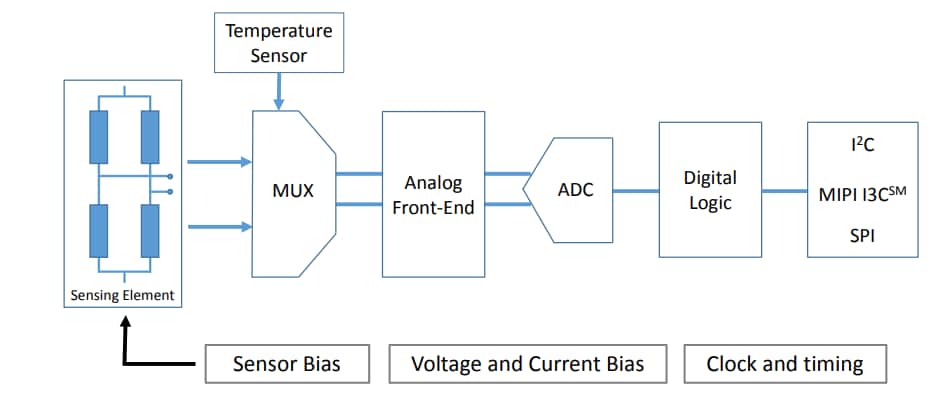

블록 선도
