STMicroelectronics LED8102S LED 어레이 드라이버
STMicroelectronics ALED8102S LED 어레이 드라이버는 8개의 로우 측 채널을 가진 모놀리식 저전압 LED 드라이버입니다. ALED8102S는 최대 20V의 출력 구동 성능을 제공하여 여러 LED를 직렬로 연결할 수 있도록 설계되었습니다. 8개의 조절된 전류 소스가 5~100mA의 정전류를 제공하여 LED를 구동합니다. 전류는 단일 외부 저항기를 통해 프로그래밍됩니다.
LED8102S에는 장치를 셧다운 모드로 전환하여 보호하는 열 관리 기능이 있습니다(일반적으로 170°C에서 꺼지고 15°C의 히스테리시스로 다시 시작). 과열 방지 기능은 출력 채널만 끕니다.
작동 공급 전압 범위는 3.0~5.5V입니다. 출력 제어는 4개의 스위치 입력부에 의해 제공되어 ON/OFF 전환 작동 기능을 제공합니다. 모든 활성 LED 출력에서 OE(Output Enable) 핀에 인가되는 전역 PWM 신호로 밝기를 조절할 수 있습니다. 출력부를 병렬로 연결하거나 연결되지 않은 상태로 둘 수 있습니다.
LED8102S LED 드라이버는 14-리드 HTTSSOP(High Thermal Efficiency Thin Shrink Small Outline Package)로 제공됩니다.
특징
- 4개의 스위치 입력으로 8개의 정전류 출력 채널 제어
- 5~100mA의 출력 전류
- 외부 저항기를 통해 전류 프로그래밍 가능
- 공급 전압: 3.0~5.5V
- 전류 생성기 정격 전압: 20V
- 과열 차단
- 작동 접합 온도 범위: -40~+150°C
- ESD 보호 2.0kV 인체 모델, 100V 기계 모델
- 패키지 유형: HTSSOP-16
- 패키지 크기: 5.0mm x 4.4mm
애플리케이션
- 흰색 및 RGB 조명 및 백라이트
- 기기 디스플레이 및 휴먼 머신 인터페이스
- 산업용 디스플레이 및 기능 표시등
- 건축용 조명
블록 선도

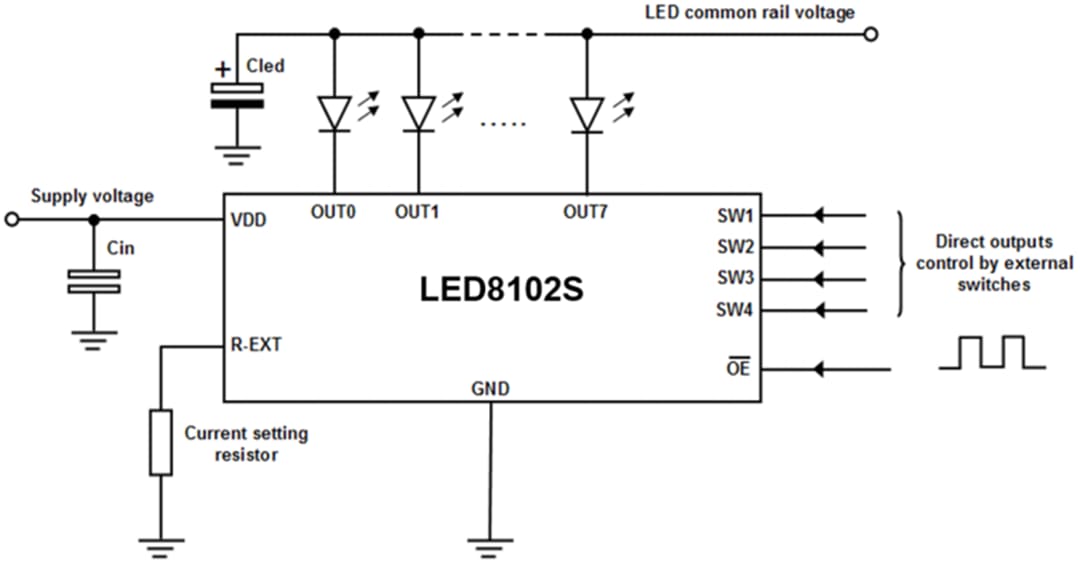

일반 애플리케이션 회로

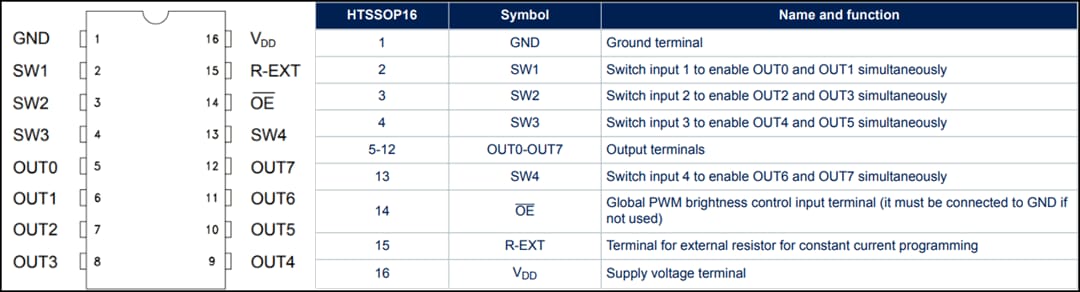

핀 명칭
관련 평가 키트
STMicroelectronics STEVAL-LLL010V1 평가 키트
양면 LED 패널 보드 및 MCU와 여러 사용자 인터페이스 버튼이 있는 별도의 제어 보드.
