STMicroelectronics LED6000 강압 모놀리식 스위칭 레귤레이터
STMicroelectronics LED6000 강압 모놀리식 스위칭 레귤레이터는 고전력 LED 구동을 위해 최대 3A DC 전류를 공급하도록 설계되었습니다. 250mV 표준 RSENSE 전압 강하는 효율을 높여줍니다. 디지털 디밍은 전용 DIM 핀을 구동하여 구현됩니다. 공칭 출력 LED 전류에 따라 인덕터 RMS를 선택하도록 설계된 조절식 전류 제한 기능과 스위칭 주파수의 조절 기능을 사용하여 애플리케이션의 크기를 소형화할 수 있습니다. VBIAS 핀에 내장된 스위치오버 기능은 효율을 극대화합니다. SYNCH 핀을 공유하여 여러 장치를 동기화함으로써 저잡음 애플리케이션에서 맥놀이 잡음을 방지하고 입력 전류 RMS 값을 줄일 수 있습니다. 이 장치는 과열, 과전류 및 출력 단락으로부터 완전히 보호됩니다. LED6000은 HTSSOP16 노출 패드 패키지로 제공됩니다.
특징
- 출력 전류: 최대 3A DC
- 작동 입력 전압: 4.5~61V
- RDSON = 250mΩ(표준)
- 조절 가능한 fSW(250kHz~1.5MHz)
- 전용 핀을 이용한 디밍 기능
- 낮은 IQ 차단(VIN에서 보통 10μA)
- 낮은 IQ 작동(보통 2.4mA)
- 출력 전력 정확도 ±3%
- 동기화
- 전용 핀으로 활성화
- 조정 가능한 소프트 스타트 시간
- 조절 가능 전류 제한
- 저드롭아웃 작동(최대 12μs)
- VBIAS가 경부하에서 효율 개선
- 과전압 시퀀싱
- 자동 복구 과열 차단
- MLCC 출력 커패시터
애플리케이션
- HB LED 구동 애플리케이션
- 할로겐 전구 교체

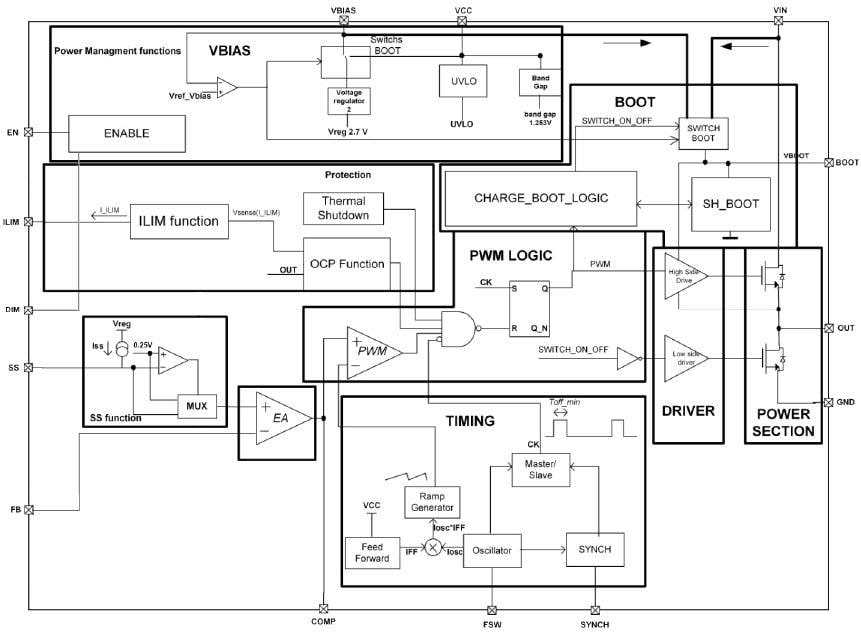

블록 선도
게시일: 2017-04-03
| 갱신일: 2022-04-26
