STMicroelectronics LDO40L 저드롭아웃 레귤레이터
STMicroelectronics LDO40L 저드롭아웃 레귤레이터는 혹독한 자동차 환경에 이상적인 400mA, 38V LDO입니다. LDO40L의 대기 전류가 45μA로 낮아 배터리 전원에 영구적으로 연결된 애플리케이션에 이상적입니다. 점화가 꺼져 있을 때 전자 모듈이 활성 모드로 남아 있을 경우 이 기능이 특히 중요합니다.
특징
- AEC-Q100 인증(등급 1)
- 낮은 대기 전류: 무부하 조건에서 45µA(표준)
- 폭넓은 입력 전압 작동 범위: 최대 38V
- 낮은 시동 전압: 3.5V
- 출력 전류: 최대 400mA
- 출력 전압 옵션:
- 조절 가능: 2.5V에서
- 고정: 3.0V, 3.3V, 5.0V, 8.5V
- 출력 전압 정확도:
- 25°C에서 표준 ±1%
±3%(라인, 부하, 온도 변화 포함)
- 25°C에서 표준 ±1%
- 초저 드롭아웃:
- 부하 전류: 100mA에서 -36mV
- 부하 전류 400mA에서 140mV
- 높은 PSRR: 1kHz에서 70dB
- 매우 낮은 잡음: 20µVRMS/VOUT
- 전류 제한
- 과열 시 셧다운
- 작동 온도 범위: -40~+125°C
- 패키지: DFN-6(3x3) (습식 플랭크)
애플리케이션
- 자동차 애플리케이션
- 차체 제어 모듈
- 계측기 및 클러스터
- 자동차 LED 조명
블록 선도, 고정식

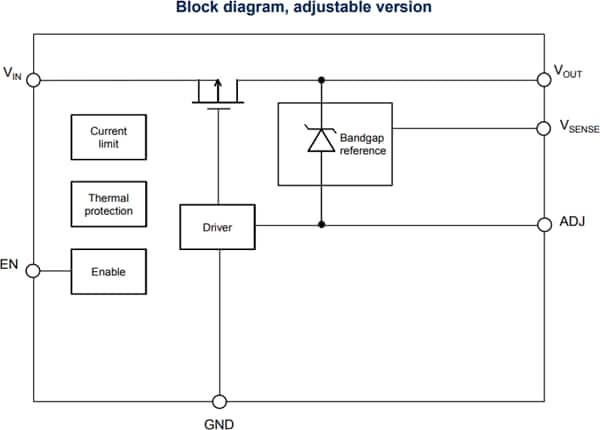

블록 선도, 조절식
