STMicroelectronics L99VR02J 선형 전압 레귤레이터
최대 500mA의 부하전류를 제공하는 STMicroelectronics L99VR02J 선형 전압 레귤레이터. 이 LDO(저드롭아웃) 레귤레이터는 2.15V~28V DC 전원 공급 전압 범위와 -40°C~175°C 온도 범위에서 작동합니다. 이 전압 레귤레이터는 배터리에 직접 연결하거나 사전 조정된 전압에 연결된 사후 조정 모두에서 작동할 수 있습니다. L99VR02J 레귤레이터는 SELx 핀을 통해 구성하여 고정되고 선택 가능한 출력 전압(0.8V, 1.2V, 1.5V, 1.8V, 2.5V, 2.8V, 3.3V 또는 5V)을 생성할 수 있습니다.
L99VR02J 전압 레귤레이터는 AEC-Q100 인증을 받았으며 열 차단 및 단락 전류 제한, UVLO(부족 전압 로크아웃) 및 프로그래밍 가능한 단락 회로 출력 전류를 특징으로 합니다. L99VR02J 전압 레귤레이터는 자동차 애플리케이션에 이상적으로 사용되며 PowerSSO-12 패키지로 제공됩니다.
특징
- 배터리 및 포스트 조정기 작동 모드 허용
- 저드롭아웃 전압
- 출력 전압 정밀도 ±2%
- 전압 조정기를 활성화/비활성화하기 위한 활성화 입력
- 리셋 출력으로 출력 전압 모니터링
- 부하 커패시터의 출력 전압 안정성에 대한 무시할 수 있는 ESR 효과
- 외부 커패시터를 통한 프로그래밍 가능 자율 워치독
- UVLO(저전압 차단)
- AEC-Q100 인증
- 빠른 출력 방전
- 과열 차단 및 단락 전류 제한
- 고급 과열 경고 및 출력 과전압 진단
- 프로그래밍 가능 단락 출력 전류
사양
- 500mA 출력 전류
- 2.15V~28V 입력 전압 범위
- 1µA 이하의 대기 전류
- 40V 최대 공급 전압(부하 덤프)
- -0.3~28V DC 공급 전압
- -0.3~6V DC 출력 전압
- -40~175°C 작동 온도 범위
- 175~205°C 과열 보호 온도 범위
기능 블록 선도

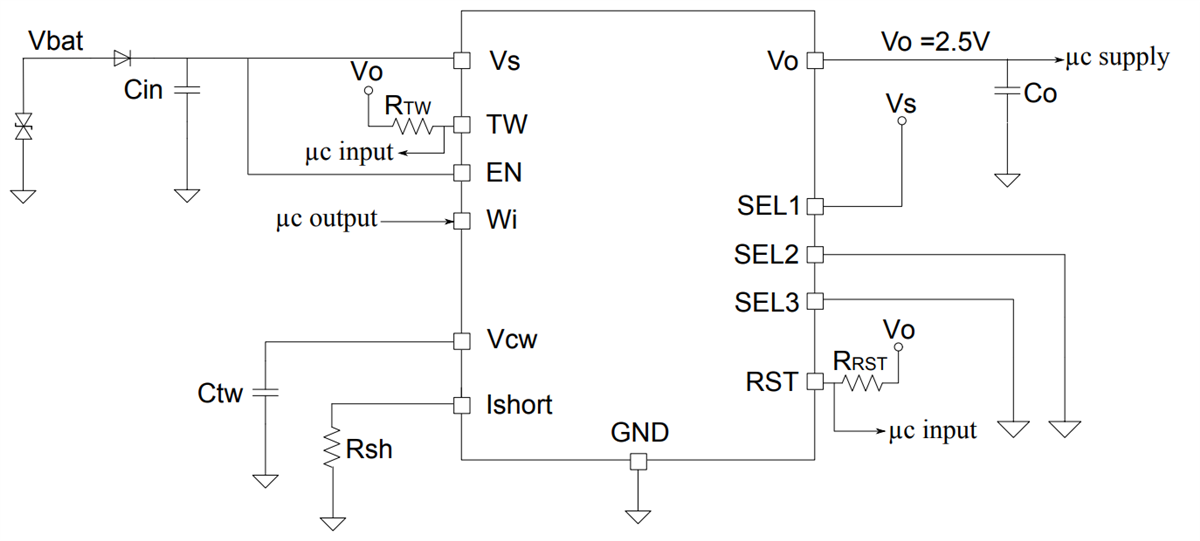

애플리케이션 회로도
부하 조정 테스트 회로
