STMicroelectronics L9026 다중 채널 계전기 드라이버
STMicroelectronics L9026 다중 채널 계전기 드라이버는 자동차 LED 및 계전기 애플리케이션에 최적화되어 있고 저항성, 유도성, 용량성 부하에 적합합니다. L9026은 하이 측 드라이버 2개와 구성 가능한 하이 측/로우 측 드라이버 6개를 통합하고 있으며 SPI 또는 전용 병렬 입력 2개로 구동할 수 있습니다. 이 장치는 GND측 단락, 개방 부하, 과전류 및 과열 감지와 같은 고급 진단 및 보호 기능을 제공합니다. 림프 홈 기능도 갖추고 있어 SPI 오류, 미세 결함 또는 공급 UV와 같은 특정 결함 상태에서 2개의 선택된 드라이버를 사용할 수 있습니다. 8비트 SPI 장치에서도 데이지 체인 연결이 가능합니다.
L9026 계전기 드라이버는 VBATT = 3V까지의 낮은 작동 부족 시나리오가 특징이며 리셋 조건에서 매우 낮은 대기 전류를 제공합니다. SPI 인터페이스는 부하뿐 아니라 모든 진단 기능에 대한 장치 및 상태 피드백의 제어 및 구성에도 사용됩니다. 직접 제어 및 PWM를 위한 입력 핀이 2개 존재하는 데 이는 기본적으로 지정된 2개의 출력에 연결됩니다. SPI로 추가 출력 매핑을 제어할 수 있습니다.
AEC-Q100 인증 STMicroelectronics L9026 계전기 드라이버는 HTSSOP24 및 VFQFPN32 패키지 옵션으로 제공됩니다. 안전상의 이유로 VFQFPN 패키지에는 2개의 추가 핀이 사용됩니다. NRES 핀은 내부 레지스터를 기본값으로 재설정하는 데 사용되며 DIS 핀은 모든 채널을 비활성화하는 데 사용됩니다.
특징
- AEC-Q100 인증
- 구성가능한 로우 측/하이 측 드라이버 6개
- 하이 측 드라이버 2개
- 입력 매핑 기능이 있는 병렬 입력 핀 2개
- 최저 VBATT=3.0V의 크랭킹 기능
- 3.3V 및 5.0V 마이크로컨트롤러에 적합한 디지털 공급 전압 범위
- VBATT와 외부 구성 요소가 없는 드레인 핀에 대한 역 배터리 보호
- LED 모드
- 램프 및 전자 로드 장치를 구동하는 BIM(전구 돌입 모드)
- 마이크로컨트롤러 오프로드용 내부 PWM 발생기 2개
- 매우 낮은 대기 전류(IDLE 핀 사용)
- 림프 홈 모드(IDLE 및 IN 핀 사용)
- 안전 기능
- 온도 센서 및 모니터링
- 어드레스 피드백, 패리티 비트 1개, 프레임 카운터 및 짧은 프레임 감지를 사용한 직렬통신
- 제어 및 진단을 위한 16비트 SPI(직렬 주변 장치 인터페이스)
- 데이지 체인 기능 SPI(8비트 SPI 장치에도 적합)
- HTSSOP24 및 VFQFPN32 패키지 옵션
- ISO26262 규격 완전 준수, ASIL-B 시스템 지원
- 친환경 제품(RoHS 준수)
애플리케이션
- 자동차 LED, 전구 및 계전기 애플리케이션
블록 선도
애플리케이션 다이어그램(VFQFPN32)

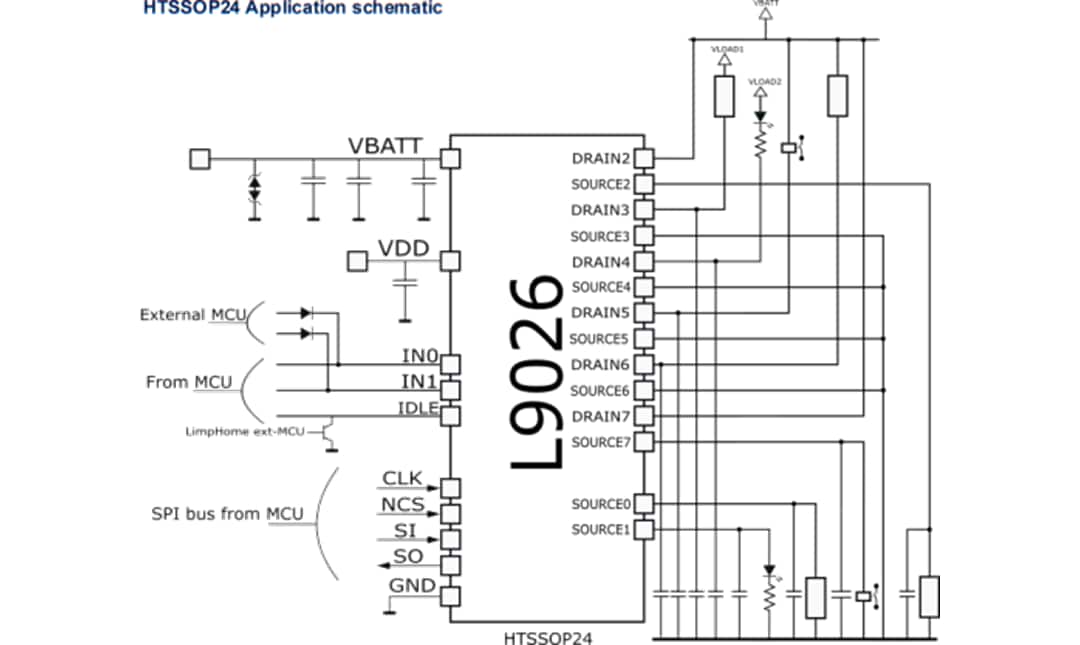

애플리케이션 다이어그램(HTSSOP24)
개발 도구
STMicroelectronics L9026 평가 보드(EVAL-L9026-YO)
L9026 다중 채널 계전기 드라이버를 위한 저가형 데모 플랫폼입니다.
설계 완성
STMicroelectronics 표준 제품
범용 아날로그 IC, 이산 및 직렬 EEPROM을 위한 광범위한 즉시 교체 제품입니다.
