STMicroelectronics ILPS28QSW 이중 절대 디지털 출력 기압계
STMicroelectronics ILPS28QSW 이중 절대 디지털 출력 기압계는 디지털 출력을 제공하는 초소형 압전저항식 절대 압력 센서입니다. 이 장치는 이중 풀스케일 범위를 지원하며, 최대 4060hPa까지 사용자가 선택할 수 있습니다. 이 장치는 감지 소자와 IC 인터페이스를 포함하며, 감지 소자에서 애플리케이션까지 I2C 또는 MIPI I3CSM 인터페이스를 통해 통신합니다. ILPS28QSW는 전력 소비를 낮추어 이전 모델보다 낮은 압력 잡음을 달성합니다.
STM ILPS28QSW는 금속 덮개가 있는 세라믹 LGA 패키지로 제공되며 -40°C~+105°C의 온도 범위에서 작동하도록 보장됩니다. 패키지에는 외부 압력이 감지 요소에 도달할 수 있도록 구멍이 뚫려 있습니다. IC 내부의 젤은 전기 부품을 물로부터 보호하며 금속 캡은 선택적으로 접지에 연결되거나 애플리케이션 PCB 레이아웃에서 전기적으로 부동 상태로 남습니다. 금속 캡의 연결은 고객의 대상 애플리케이션에 따라 결정됩니다.
특징
- 방수 패키지의 이중 풀 스케일 절대 압력 센서
- 모드 1: 260~1,260hPa
- 모드 2: 260~4,060hPa
- 아날로그 입력 데이터 처리를 위한 임베디드 아날로그 허브
- 전기 충전 변동을 감지하기 위한 임베디드 Qvar
- 최저 1.7μA의 소비 전류
- 0.5hPa 절대 압력 정확도
- 0.32Pa 저압 센서 잡음
- 임베디드 온도 보정
- -40~+105°C 확장된 온도 범위
- 24비트 압력 데이터 출력
- 1Hz~200Hz ODR
- I2C 또는 MIPI I3CSM 인터페이스
- 임베디드 FIFO
- 1.7~3.6V의 공급 전압
- O링이 있는 쉽게 밀봉 가능한 패키지
- ECOPACK 무연 준수
애플리케이션
- 산업용 애플리케이션
- 가스 및 물 계측기
- 기상 관측 장비
- 실외 장치용 고도계 및 기압계
- 스마트 필터
- 인공 호흡기 및 CPAP 장비
- 맨다운 감지
개발 도구
STMicroelectronics STEVAL-MKI223V1K 압력 센서 키트
애드 혹 PCB으로 구성, ILPS28QSW 센서 장착 및 스와이프 전극 포함
STMicroelectronics STEVAL-MKI109D 평가 보드
ST MEMS 센서의 동작을 모니터링하도록 설계되었습니다.

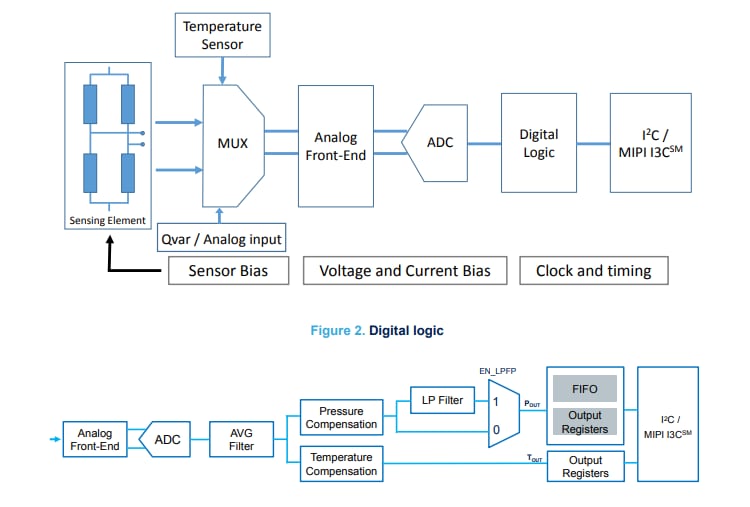

장치 아키텍처 블록 선도
비디오
설계 완성
STMicroelectronics 표준 제품
범용 아날로그 IC, 이산 및 직렬 EEPROM을 위한 광범위한 즉시 교체 제품입니다.
게시일: 2023-02-13
| 갱신일: 2026-01-28
