STMicroelectronics IIS2ICLX 2축 디지털 경사계
STMicroelectronics IIS2ICLX 2축 디지털 경사계는 디지털 출력을 제공하는 고정밀, 저전력, 2축 선형 가속도계입니다. 높은 정확도, 온도 안정성 및 반복성 덕분에 IIS2ICLX는 경사 측정 애플리케이션에 적합합니다.
STMicroelectronics IIS2ICLX 경사계는 ±0.5/±1/±2/± 3g의 풀 스케일을 선택할 수 있으며 I2C 또는 SPI 디지털 인터페이스를 통해 애플리케이션에 측정된 가속도를 구현할 수 있습니다. 이 감지 소자는 전용 미세 가공 공정을 사용하여 제조됩니다. 이는 STMicroelectronics가 실리콘 웨이퍼에서 관성 센서 및 액추에이터를 생산하기 위해 개발한 제품입니다. IC 인터페이스는 cmos 프로세스를 사용하여 제조되어 높은 통합 수준을 허용합니다. 이는 감지 소자의 특성과 더 유사하도록 트리밍된 전용 회로를 설계하기 위한 것 입니다.
IIS2ICLX은 프로그래밍 가능 FSM, 머신 러닝 코어, 센서 허브, FIFO, 이벤트 디코딩 및 인터럽트를 포함한 임베디드 기능을 제공합니다. 이 장치는 스마트하고 복잡한 센서 노드를 달성하기 위한 구현 장치로서, 매우 낮은 전력으로 높은 정확도와 성능을 제공합니다.
IIS2ICLX은 -40°C~+105°C의 온도 범위 내에서 작동하고 고성능(저응력) CC(세라믹 캐비티) LGA(랜드 그리드 어레이) 패키지로 제공됩니다.
특징
- 2축 선형 가속도계
- ±0.5/±1/±2/± 3g 선택 가능 풀 스케일
- 초저 잡음 성능: 15µg/√Hz
- 온도에 대한 우수 한 안정성(0.075mg/°C 미만) 및 반복성
- 온도에 대한 높은 안정성을 위해 내장된 보정 기능
- I2C/SPI 디지털 출력 인터페이스
- 완전한 성능을 제공하는 2개의 축으로 0.42mA의 저전력 달성
- 추가 외부 센서로부터 데이터를 효율적으로 수집하는 센서 허브 기능
- 최대 3K 바이트의 스마트 임베디드 FIFO
- 프로그래밍 가능 고역 통과 및 저역 통과 디지털 필터
- AI 알고리즘을 통합하고 시스템 레벨에서 소비 전력을 줄이기 위해 프로그래밍 가능한 머신 러닝 코어
- 가속도계와 외부 센서 1개에서 데이터를 처리하는 프로그래밍 가능 유한 상태 머신
- 확장된 작동 온도 범위(-40°C~+105°C)
- 임베디드 온도 센서
- 아날로그 공급 전압: 1.71V~3.6V
- 고충격 복원성
- ECOPACK, RoHS 및 'Green' 규격 준수
애플리케이션
- 정밀 경사계
- 안테나 포인팅 및 플랫 폼 균등화
- SHM(구조적 안정성 모니터링)
- 정밀 수평 조절 기기
- 장비의 설치 및 모니터링
- 로봇 및 산업 자동화

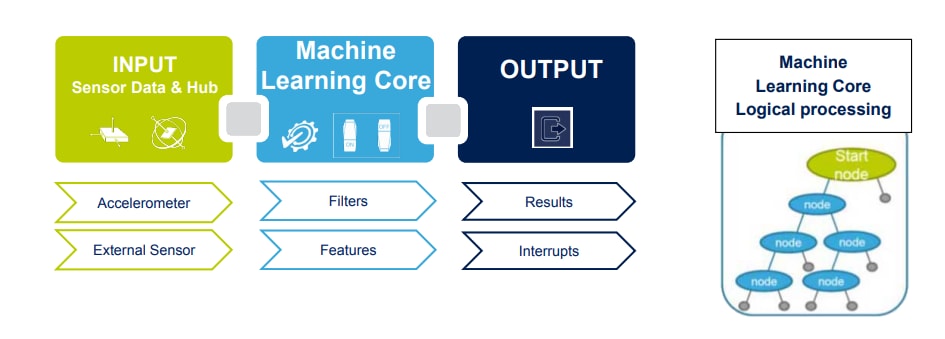

머신 러닝 코어
비디오
관련 키트
STMicroelectronics STEVAL-MKI209V1K 평가 키트
평면 케이블로 STEVAL-MKIGIBV2 어댑터 보드에 연결된 IIS2ICLX 센서가 포함되어 있습니다.
설계 완성
STMicroelectronics 표준 제품
범용 아날로그 IC, 이산 및 직렬 EEPROM을 위한 광범위한 즉시 교체 제품입니다.
