STMicroelectronics HVLED001B 고역률 플라이백 컨트롤러
STMicroelectronics HVLED001B 고역률 플라이백 컨트롤러는 주로 고역률(HPF) 플라이백 또는 벅 부스트를 제어할 수 있는 향상된 피크 전류 모드 컨트롤러입니다. HVLED001B는 벅, 부스트 및 SEPIC과 같은 다른 토폴로지를 구현하는 데에도 사용할 수 있습니다. 일차측 레귤레이션 및 광커플러 컨트롤을 HVLED001B와 독립적으로 적용할 수 있으며, 무부하 조건에서 정밀한 레귤레이션과 매우 낮은 대기 전력을 활용합니다. ST 고전압 기술을 사용하면 HVLED001B를 입력 전압에 직접 연결하여 외부 구성 요소없이 장치를 시작하고 입력 전압을 모니터링할 수 있습니다.
특징
- 유사 공진(QR) 토폴로지
- 출력 전압의 일차측 레귤레이션
- 피드백 분리 감지와 전류 루프 조정을 위한 직접적인 옵토커플러 연결
- 800V 고전압 시동
- 범용 범위에서 높은 역률과 낮은 THD
- 폭넓은 전압 및 전류 범위내 고효율 및 출력 안정성 제공
- 무부하 조건에서 매우 낮은 대기 전력
- 프로그래밍 가능한 주파수 폴드백
- 고전력 요소 성능 및 보호 트리거를 위한 입력 전압 감지 기능 통합
- 스마트 ART(자동 복구 타이머)를 통한 래치없는 장치 보증
- 0-10 및 PWM 디밍 호환
- 원격 제어 핀
애플리케이션
- 고역률의 단일 스테이지 LED 드라이버
- 2단 LED 드라이버
Development Tools
STMicroelectronics STEVAL-LLL012V1 스마트 LED 드라이버 기준 설계 장치
BLUETOOTH® 저에너지 연결을 사용하는 커넥티드 조명을 위한 완벽한 예시 회로입니다.
STMicroelectronics STEVAL-LLL008V1 LED 드라이버 기준 설계 장치
HVLED001B LED 컨트롤러, HVLED002 플라이백 및 SPSGRFC RF 모듈을 기반으로 하는 LED 드라이버 회로입니다.

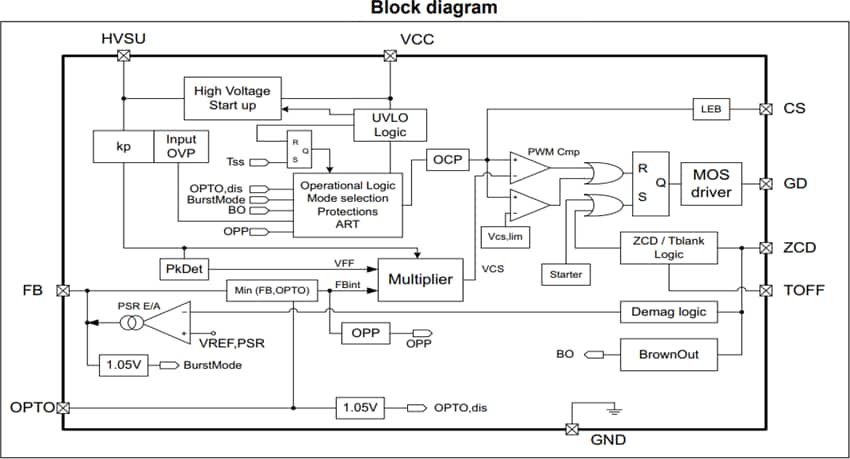

블록 선도

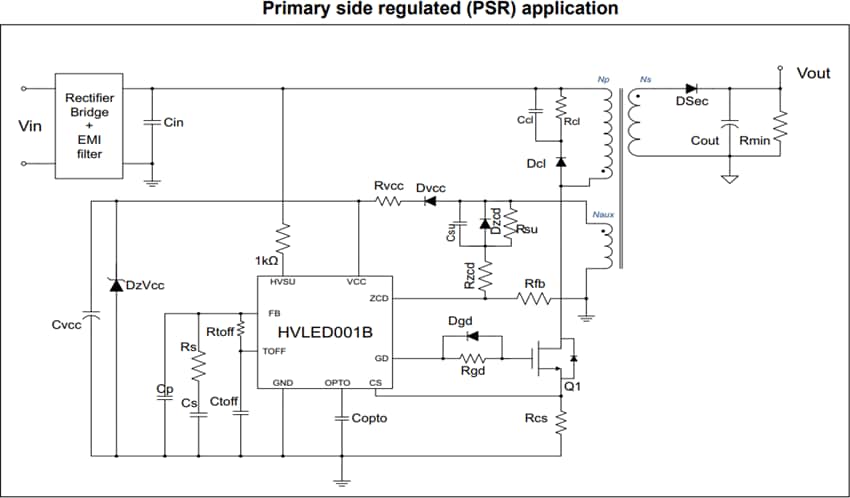

애플리케이션 - 일차측 조정(PSR)

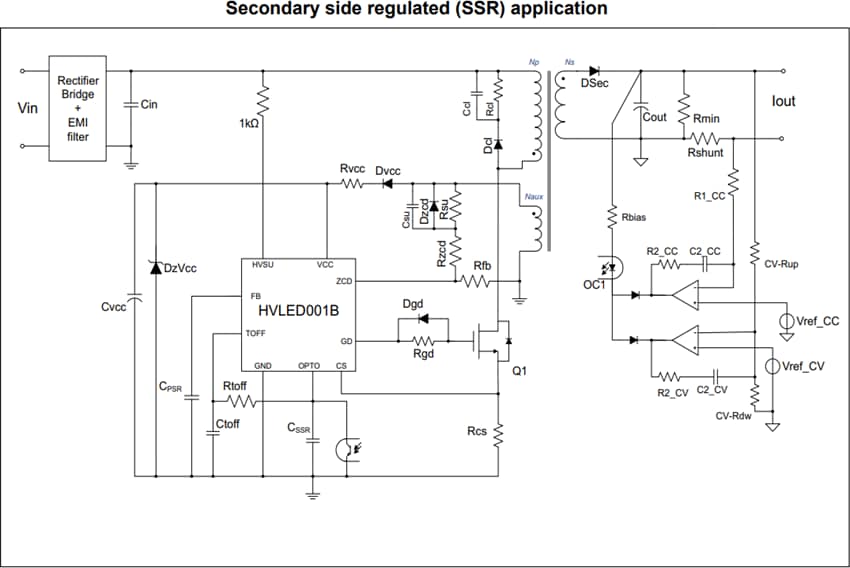

애플리케이션 - 이차측 조정(SSR)
