STMicroelectronics FDA901 자동차용 전력 증폭기
STMicroelectronics FDA901 자동차용 전력 증폭기는 자동차 라디오 자동차 애플리케이션용으로 설계된 쿼드 브리지 클래스 D(BCD) 증폭기입니다.고성능 D/A 변환기를 클래스 D에서 강력한 MOSFET 출력과 통합하여 표준 클래스 AB에 비해 탁월한 효율을 얻을 수 있습니다.통합 D/A 변환기를 통해 탁월한 성능(110dB의 다이내믹 레인지에서 115dB S/N 비율)을 달성할 수 있습니다.피드백 루프에는 출력 L-C 저역 통과 필터가 포함되어 있어 인덕터 및 커패시터 품질과 독립적으로 우수한 주파수 응답 선형성과 낮은 왜곡을 허용합니다.
특징
- AEC-Q100 인증
- 통합 110dB D/A 변환
- I2S 및 TDM 디지털 입력(3.3/1.8V)
- 입력 샘플링 주파수: 44.1kHz, 48kHz, 96kHz 및 192kHz
- 93% 효율을 제공하는 클래스 D 채널
- CISPR25 - 클래스 V(4th Edition)
- LRF(저복사 기능)
- 유휴 톤 없음 DAC
- 우수한 오디오 성능을 허용하는 피드백에 포함된 출력 저역 통과 필터
- 높은 출력 전력 성능
- 28W/4Ω 10% THD, Vd = 14.4V
- 최대 출력 전력: 15.2V, 1kHz에서 4 x 50W/4Ω
- 전체 I2C 버스 구동(3.3/1.8V):
- 채널 독립적 에코 모드
- 채널 독립적 소프트 재생/음소거
- DC 및 AC 부하 감지 및 부하값 인식을 포함한 I2C 버스 진단
- 통합 결함 보호
- 입력 및 출력 오프셋 감지기
- 클리핑 감지기
- 실시간 부하 전류 모니터링(I2C 및 TDM 데이터 라인에서)
- ESD 보호
- 6V 작동("시작 - 정지" 엔진 호환성)
- 2Ω 및 1Ω 부하 구동 능력

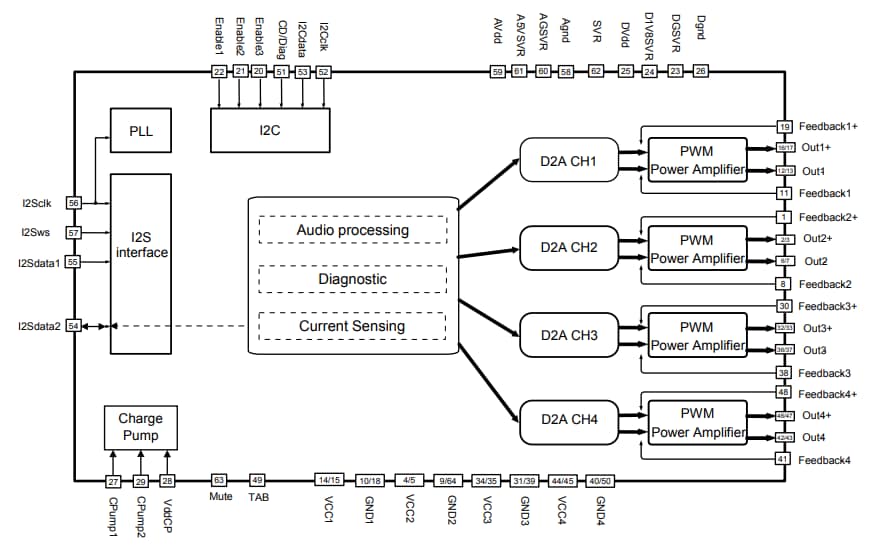

블록 선도
