STMicroelectronics EVLACF01UC65 65W ACF 데모 보드
STMicroelectronics EVLACF01UC65 65W ACF(능동 클램프 플라이백) 데모 보드는 STACF01A ACF 컨트롤러의 기능을 평가하도록 설계되었습니다. 1차 측에서, STACF01A은 고전압 드라이버가 특징인 600V 하프 브리지 강화 모드 GaN HEMT인 MasterGaN1L와 페어링됩니다. EVLACF01UC65 보드는 범용 AC 입력 및 USB 전력 공급 표준(5V, 9V, 15V, 20V)을 준수하는 선택 가능한 DC 출력 전압을 제공합니다. 이 보드는 60mmx35mmx22mm 크기와 23W/in³의 전력 밀도를 가진 콤팩트한설계가 특징입니다. 일반적으로 스마트폰, 노트북 및 기타 휴대용 장치 및 오프라인 SMPS용 AC-DC 어댑터에 사용됩니다.
특징
- 90VAC~264VAC, 47Hz~63Hz 범용 AC 입력 전압
- 65 W 최대 출력 전력
- 5V, 9V, 15V, 20V DC 선택 가능 출력 전압
- 90VAC피크 효율성에서 93% 전부하
- 23W/in³ 전력 밀도
- 대기 전력 소비:
- 115VAC, 5VOUT에서 60mW
- 230VAC, 5VOUT에서 68mW
- 60mmx35mmx22mm 콤팩트한 설계
애플리케이션
- 스마트폰, 노트북 및 기타 휴대용 장치용 AC-DC 어댑터
- 오프라인 SMPS

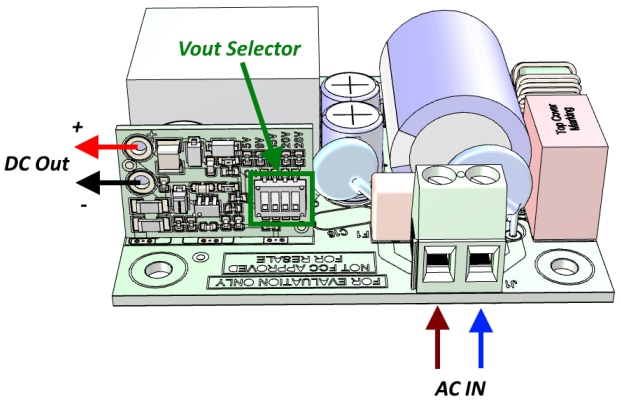

EVLACF01UC65 기본 연결

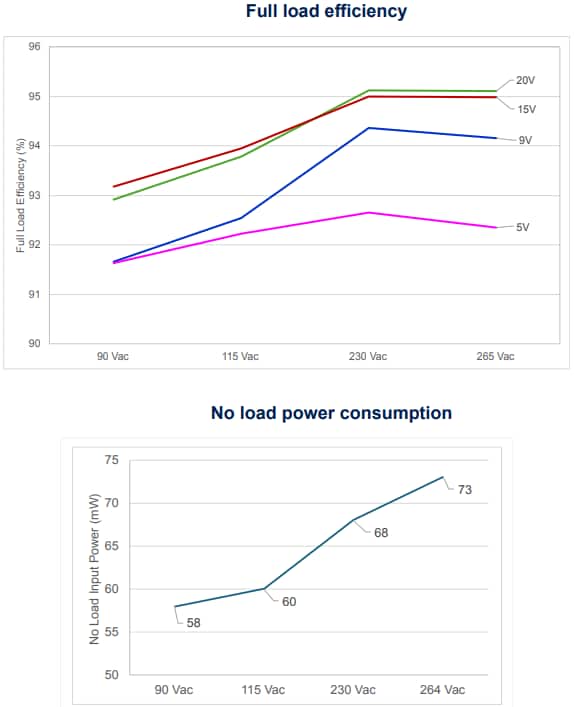

보드 성능
관련 제품
STMicroelectronics STACF01A/STACF01B 플라이백 컨트롤러 IC
이러한 장치는 액티브 클램프 플라이백 컨버터를 드라이브하고 제어하는 데 사용됩니다.
