STMicroelectronics EVALPWD5F60 데모 보드
STMicroelectronics EVALPWD5F60 데모 보드는 PWD5F60을 구현하여 풀 브리지 토폴로지에서 단상 로드 장치를 구동하는 방법을 시연하는 평가 플랫폼입니다. 이 구성 덕분에 로드 장치로 흐르는 전류의 방향과 값을 제어할 수 있습니다. PWD5F60의 높은 통합 성능을 활용할 수 있는 애플리케이션에는 단상 BLDC 모터, 팬 및 펌프, 산업용 드라이브가 포함됩니다.
특징
- PWD5F60 고밀도 전력 드라이버
- RDS(ON) = 1.38Ω
- BVDSS = 600V
- 임베디드 비교기 2개
- 매우 낮은 영역 점유, SMT 기술의 모든 액티브 장치 및 히트싱크 없음
- 빠른 감쇠 또는 느린 감쇠 온보드 상수 오프 타임 피크 전류 제어
- 외부 논리 신호에 의해 가능한 과전류 보호로 PWM 전압 모드 제어
- 드라이버 공급 전압 범위: 10~20V
- 로우 측 및 하이 측 UVLO 보호
- 3.3~15V 호환 입력(히스테리시스 및 풀다운 기능 제공)
- 내부 부트스트랩 다이오드
- 자재 명세서 감소
- 소형 및 간소화된 보드 레이아웃
- 전류 부하: 최대 1A
- RoHS 규격 준수
해당 제품
STMicroelectronics PWD5F60 고밀도 전력 드라이버
게이트 드라이버와 4개의 N채널 전력 MOSFET를 결합한 콤팩트한 시스템 인 패키지 장치입니다.

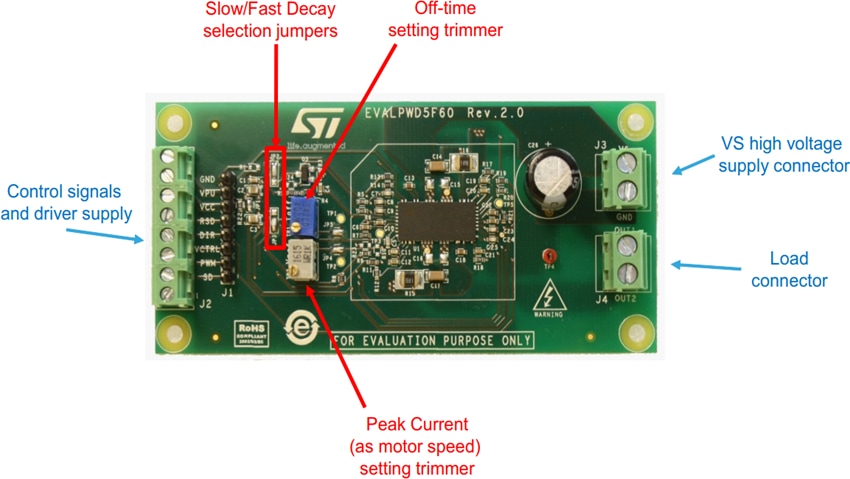

보드 레이아웃
게시일: 2018-10-29
| 갱신일: 2023-02-21
