STMicroelectronics EVAL-L99H02XP 평가 보드

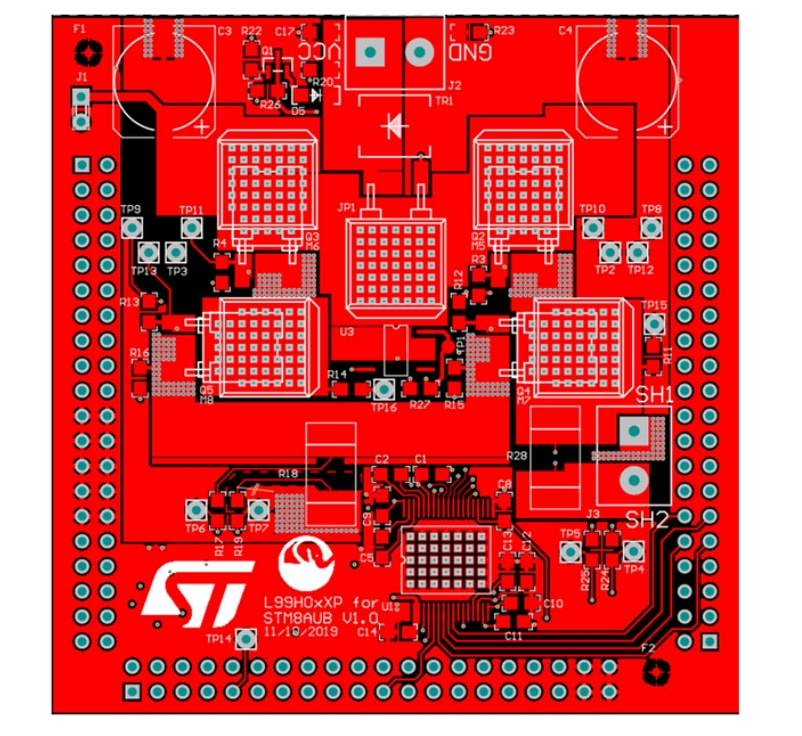

STMicroelectronics EVAL-L99H02XP 평가 보드는 L99H02XP의 작동을 평가하도록 구성되어 있습니다. 평가 보드 하프 브리지 게이트 드라이버는 자동차 애플리케이션에서 DC 모터를 구동하기 위한 하프 브리지 구성으로 외부 N-채널 MOS 트랜지스터 4개를 구동하도록 설계되었습니다. STM EVAL-L99H02XP 보드는 L99H02XP가 사전 조립된 마더보드와 도터보드로 구성되어 있습니다.
STM8A 마이크로컨트롤러를 기반으로 하는 마더보드는 도터보드에 조립된 L99H02XP를 모니터링하고 구동하기 위한 로직 섹션을 제공합니다. GUI(그래픽 사용자 인터페이스)가 있는 전용 사용자 친화적인 소프트웨어를 통해 보드 사용과 설정이 쉽습니다. 이러한 기능을 통해 사용자는 L99H02XP 매개변수 및 레지스터를 설정할 수 있으며 동시에 모터 에볼루션, 프리휠링 및 보드 온도와 같은 실시간 장치 진단 정보를 표시할 수 있습니다.
특징
- 6~28V의 작동 공급 전압
- 중앙 2단 충전 펌프 100% 듀티 사이클
- 최소 6V(정상 레벨 MOSFET)까지 완전 RDSon
- 역 배터리 보호 MOSFET 제어
- 충전 펌프 전류 제한
- 최대 30kHz까지 PWM 작동
- SPI 인터페이스
- 전류 감지 증폭기/자유롭게 구성 가능
- 라인 트리밍 끝의 영점 조절
- 전력 관리, 프로그래밍 가능 프리휠링
- 외부 MOSFET 감지 회로(내장형 열 센서 포함)
