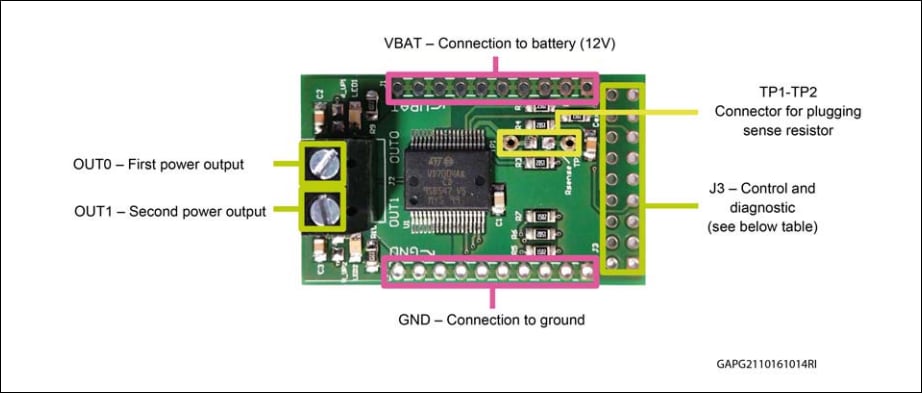

STMicroelectronics EV-VN7004AY 평가 보드
STMicroelectronics EV-VN7004AY 평가 보드는 STMicroelectronics VIPower® M0-7 기술을 기존 시스템에 연결하는 손쉬운 방법을 제공합니다.이 보드는 VND7004AY 하이 측 드라이버가 사전 조립된 상태로 제공됩니다. 최소 사양으로 구성된 온보드 전기 구성 요소를 사용하면 외부 구성 요소 설계와 연결에서 추가적인 작업 없이 부하, 전원 공급 장치 및 마이크로컨트롤러를 직접 연결할 수 있습니다.
특징
- VND7004AY 전용의 단일 IC 애플리케이션 보드
- 쉬운 프로토타이핑을 위한 전기적 연결 및 열 히트 싱크 제공
- 일반적인 장치의 특징
- 이중 채널 스마트 하이 측 드라이버(MultiSense 아날로그 피드백 포함)
- 초저 대기 전류
- 3V 및 5V CMOS 출력과 호환
- 진단 기능
- 고정밀 비례 전류 미러, VCC 공급 전압 및 TCHIP 장치 온도를 이용한 부하 전류의 다중화 아날로그 피드백
- 과부하 및 접지 단락(전력 제한) 표시
- 과열 차단 표시
- OFF 상태 개방 부하 감지
- VCC 감지에 대한 출력 단락
- 감지 활성화/비활성화
- 보호
- 부족전압 차단
- 과전압 클램프
- 부하 전류 제한
- 자체적인 빠른 열적 과도 전류 제한
- 전용 결함 리셋 핀으로 과열 또는 전력 제한 시 래치 오프 구성 가능
- 접지 손실 및 VCC 손실
- 자체 턴온을 통한 역방향 배터리
- 정전기 방전 보호
애플리케이션
- 자동차 스마트 전원 분배, 글로 플러그, 난방 시스템, DC 모터, 계전기 교체 및 고전력 저항성 및 유도성 액추에이터용으로 특수 제작되었습니다.
