STMicroelectronics ECMF4-2450A60N10 공통 모드 필

STMicroelectronics ECMF4-2450A60N10 공통 모드 필터는 고속 차동 직렬 버스에서 EMI/RFI 공통 모드 잡음을 억제하도록 설계된 고집적 필터입니다. 이 필터는 HDMI 2.1, HDMI 2.0, HDMI 1.4, USB 3.1 Gen 1 및 Gen 2, 이더넷, MIPI 및 디스플레이 포트 인터페이스와 같은 버스의 잡음을 억제합니다. ECMF4-2450A60N10 공통 모드 필터는 6.4GHz의 차동 대역폭을 제공하며 차동 레인 2개를 보호하고 필터링할 수 있습니다. 이 필터는 PCB 공간을 덜 차지하고 μQFN-10L 패키지로 제공됩니다. ECMF4-2450A60N10 공통 모드 필터는 노트북, 랩톱 및 휴대용 장치에 사용됩니다.

특징

다음을 준수하는 6.4GHz 차동 대역폭:
- HDMI 2.1
- HDMI 2.0
- HDMI 1.4
- USB 3.1 Gen 1 및 Gen 2
- MIPI(모바일 산업 프로세서 인터페이스)
- 디스플레이 포트

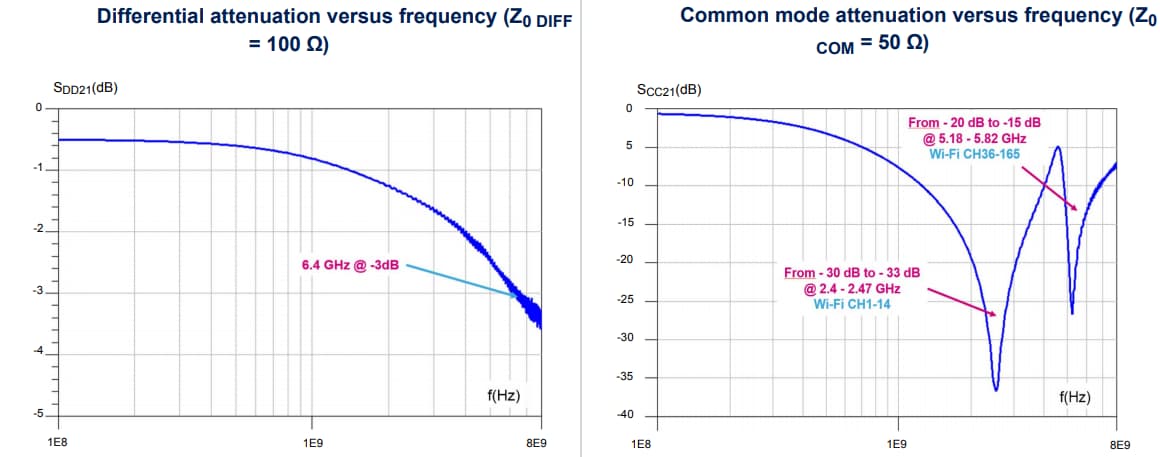

WLAN 주파수에서 높은 공통 모드 감쇠:
- 2.4~2.47GHz에서 -30~-33dB: Wi-Fi CH1-14 주파수
- 5.18~5.82GHz에서 -20~-15dB: Wi-Fi CH36-165 주파수
