STMicroelectronics ASM330LHB 자동차용 6축 관성 모듈
STMicroelectronics ASM330LHB 고정확도 자동차용 6축 관성 모듈은 3축 디지털 가속도계와 3축 디지털 자이로스코프를 통합한 패키지 시스템입니다. ISO26262 2018에 따라 인증된 안전 매뉴얼과 소프트웨어 라이브러리는 ASM330LHB을 활용하고 ASIL-B 요건을 대상으로 하는 애플리케이션 개발을 지원하기 위해 제공됩니다.
STM ASM330LHB는 AEC-Q100을 준수하며 전용 MEMS 생산 흐름을 통해 산업화되어 자동차 신뢰성 표준을 충족합니다. 모든 부품은 온도에 대해 철저한 테스트를 거쳐 최고의 품질을 보장합니다. 센싱 요소는 ST의 독점적인 마이크로머시닝 프로세스를 활용하여 제조됩니다. 동시에 IC 인터페이스는 센싱 요소의 특성에 더 잘 맞도록 트리밍된 전용 회로의 설계를 허용하는 CMOS 기술을 사용하여 설계됩니다.
ASM330LHB는 ±2/±4/±8/±16g의 풀 스케일 가속 범위와 ±125/±250/±500/±1000/±2000/±4000dps의 넓은 각속도 범위를 포함하여 광범위한 자동차 애플리케이션을 포함합니다. 이 장치는 이중 작동 모드, 고성능 모드, 저전력 모드를 지원합니다. ASM330LHB의 모든 설계 요소는 추측 항법 및 센서 융합과 같은 센서 지원 애플리케이션에 도움이 되도록 탁월한 출력 안정성, 매우 낮은 잡음 및 완전한 데이터 동기화에 도달하도록 최적화되었습니다.
ASM330LHB는 최대 +105°C의 확장된 온도 범위를 가진 14리드 플라스틱 LGA(랜드 그리드 어레이) 패키지로 제공됩니다.
특징
- AEC-Q100 인증
- -40~+105°C 확장된 온도 범위
- 온도에 대한 높은 안정성을 위해 내장된 보정 기능
- Android 준수
- 최대 ±16g의 가속도계 사용자 선택 가능 풀 스케일
- ±125~±4,000dps의 확장된 자이로스코프 범위
- 이중 작동 모드 - 고성능 및 저전력 모드
- I2C, MIPI I3CSM, SPI 직렬 인터페이스
- 추측 항법 알고리즘의 정확성 개선을 위한 6채널 동기화 출력
- 프로그래밍 가능한 유한 상태 기계
- 머신 러닝 코어
- 스마트 프로그래밍 가능 인터럽트
- 부족 부하 호스트 프로세서에 사용 가능한 임베디드 3KB FIFO
- ECOPACK 및 RoHS 규격 준수
애플리케이션
- 위성 정밀 위치 지정
- V2X(Vehicle-to-Everything)
- ADAS 시스템
- 액티브 서스펜션
- 레이더, 라이더, 카메라 디지털 안정화
- 도어/트렁크 모듈
- 모션 활성화 기능

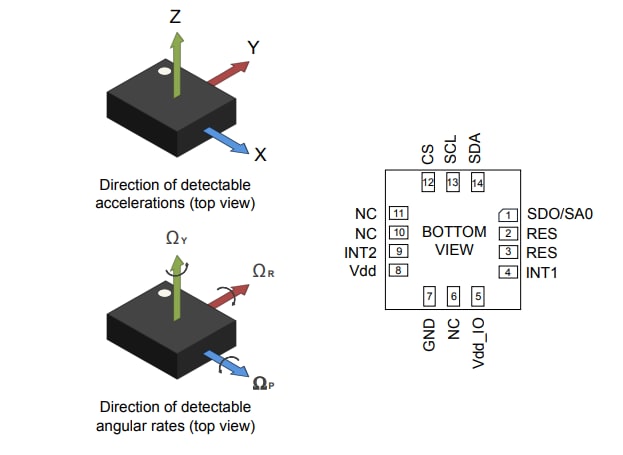

핀 연결 장치
관련 보드
STMicroelectronics STEVAL-MKI236A 2xASM330LHB 어댑터 보드
ASM330LHB 제품군의 MEMS 장치 평가를 용이하게 하도록 설계되었습니다.
