STMicroelectronics AEK-CON-AFLVIP2 적응형 커넥터 보드

STMicroelectronics AEK-CON-AFLVIP2 적응형 전조등 커넥터 보드는 자동차 내부의 무게 분배의 영향을 받는 틸트 각도와 도로 형상을 기반으로 로우 빔 방향의 자동 조정 기능이 특징인 자동차 전조등 솔루션 데모를 연결하도록 설계되었습니다.

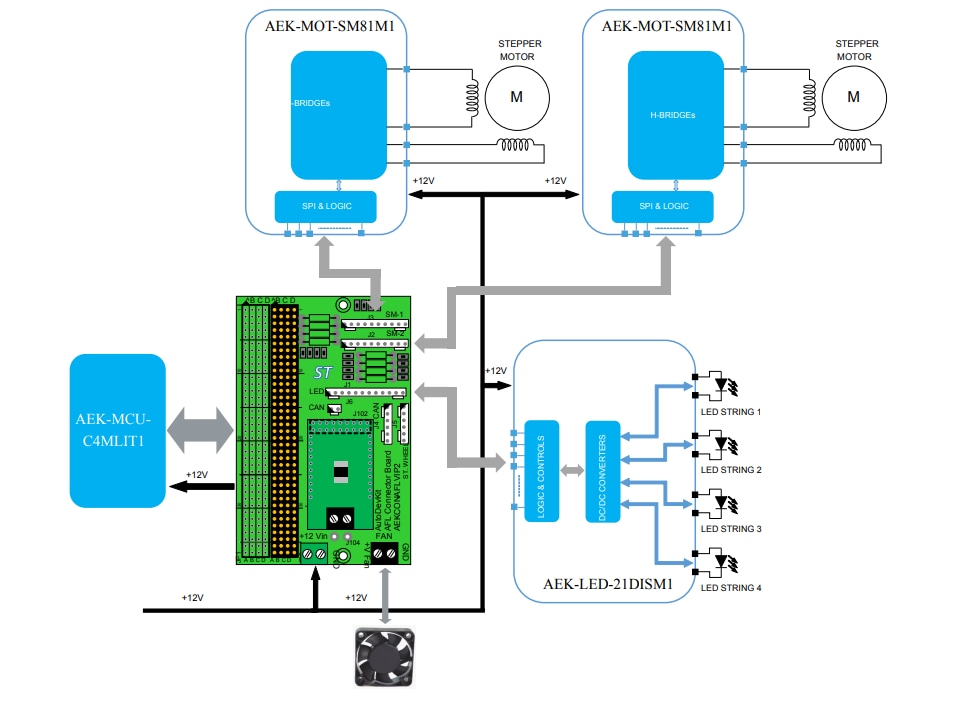

AEK-CON-AFLVIP2 커넥터 보드는 AEK-MCU-C4MLIT1(4x37 커넥터 포함)과 같은 MCU 디스커버리 보드에 연결할 수 있으며, 이를 위해 로우 빔 방향(좌우 및 상하)을 제어하는 AEK-MOT-SM81M1 스테퍼 모터 보드 2개와 첨단 전조등 어셈블리에 포함된 다양한 LED 조명에 전력을 공급할 수 있는 AEK-LED-21DISM1 LED 드라이버 보드를 사용합니다. 또한 AEK-CON-AFLVIP2 보드는 EV-VNx 시리즈에서 하이 측 스위치보드를 연결하여 LED 전조등용 냉각 팬을 제어할 수도 있습니다.

AEK-CON-AFLVIP2 보드는 AutoDevKit 이니셔티브의 일부로, 사용 가능한 일련의 보드에서 다양한 애플리케이션 프로토타입을 빌드하고 테스트할 수 있습니다. 이 보드는 또한 SPC5-Studio 통합 개발 환경을 사용하여 전용 드라이버 및 핀 할당 생성을 지원합니다.

특징

LED 차량 전조등용의 완전한 AFL(자동 전조등) 조정 솔루션을 위해 다음 요소를 연결하도록 설계되었습니다.
- 4x37 커넥터를 포함한 AEK-MCU-C4MLIT1과 같은 MCU 보드
- AEK-MOT-SM81M1 스테퍼 모터 보드 2개
- 2개의 L99LD21 LED 드라이버가 있고 4개의 독립 채널을 제공하는 AEK-LED-21DISM1 LED 드라이버 제어 보드
- 전조등 냉각 팬을 켜고 끄기 위한 EV-VN7050AS와 같은 EV-VNx 액추에이터 보드
