Skyworks Solutions Inc. Si53208-EVB 평가 보드
Silicon Labs Si53208-EVB 평가 보드는 Si53208 8 출력 PCI-Express Gen1/2/3/4 SRIS 클록 버퍼를 평가하는 데 사용됩니다. 이 보드는 선택기 스위치를 갖추고 있어 코어 및 IO 전원 공급 장치에 적합한 전압을 선택할 수 있습니다. 점퍼는 제어 입력을 손쉽게 정적으로 구성할 수 있도록 되어 있고 외부 테스트 장비 액세스용 포트도 제공합니다.
정밀한 전압 제어 또는 PSRR 성능 측정을 위해 각 조정 전원을 바이패스하고 외부적으로 구동할 수 있습니다. 프로브 패드 및 절연 레지스터가 온보드 단일 종단 또는 차동 측정 작업을 허용합니다. PCB 레이아웃이 신호 무결성과 왜곡을 극대화하고, 이 EVB의 기능을 증대시킵니다.
특징
- Silicon Labs Si53208의 평가
- 외부 전원 또는 USB 전원 공급
- DC 결합 차동 출력 클록
- DC 결합 차동 입력 클록
- 전환 가능 전압 설정
- 점퍼를 통해 쉽게 수동 구성 가능
- 간편한 전류 측정

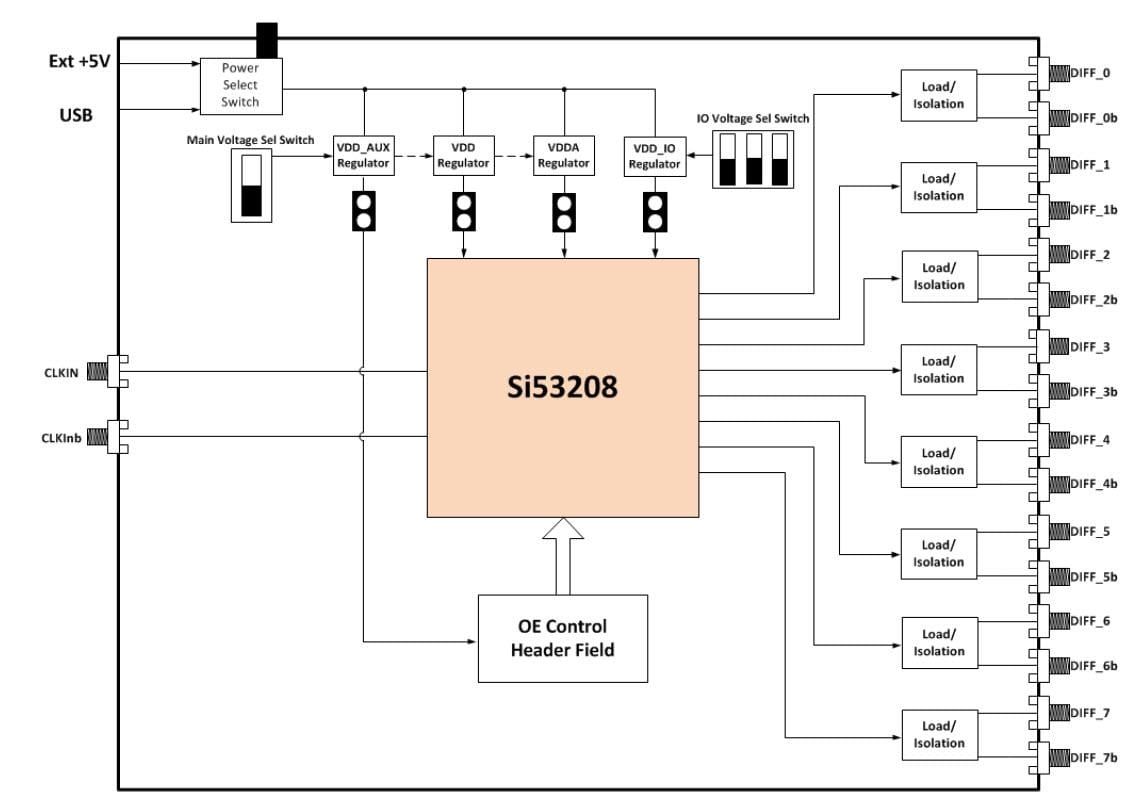

블록 선도
