Skyworks Solutions Inc. Si522xx PCIe 클록 발생기
1.5~1.8V 전원 공급 장치를 위한 최고 성능 및 최저 전력 PCI-Express 클록 발생기용으로 설계된 Silicon Labs Si522xx PCIe 클록 발생기 Gen 1/2/3/4입니다. 이러한 클록 발생기는 EMI 감소를 위한 용이한 출력 및 확산 스펙트럼을 활성화 및 비활성화하기 위한 개별 하드웨어 제어 핀을 갖추고 있습니다. 클록 발생기는 133MHz 또는 200MHz 차동 출력 주파수를 제공하며 I2C를 통해 제어할 수도 있습니다.
Si52212, Si52208, Si52204는 12MHz, 8MHz 및 4MHz의 100MHz PCIe 차동 클록 출력과 25MHz LVCMOS 기준 클록 출력을 제공합니다. Si52202는 2개의 100MHZ PCIe 클록 출력만 공급할 수 있습니다. 이들 클록 발생기는 작은 설치 공간과 낮은 소비전력을 위한 산업 및 소비자용 애플리케이션에 이상적입니다. 서버, 스토리지, 데이터 센터, 도킹 스테이션, 디지털 비디오 카메라, 다기능 프린터 등에도 사용됩니다.
특징
- 12/8/4/2개 출력의 저전력, 푸시-풀 HCSL 호환 PCI-Express Gen 1/2/3/4 및 SRIS 규격 준수 출력
- 최대 0.4ps의 낮은 지터
- 개별 하드웨어 제어 핀
- 출력 활성화, 확산 스펙트럼 활성화 및 주파수 선택을 위한 I2C 제어
- 0.25% 또는 0.5% 하향 확산, EMI 감소를 위한 삼각 확산 스펙트럼
- 100Ω 또는 85Ω 내부 라인 정합
- 조절 가능 출력 슬루율
- 파워 다운(PWRDNb) 기능은 웨이크 온 랜(Wake-on LAN) 지원(Si52202 제외)
- 비확산 및 LVMCOS 기준 클록 출력 1개(Si52202 제외)
- 133MHz 또는 200MHz 차동 출력 주파수
- 25MHz 크리스털 입력 또는 클록 입력
- 리드백(readback) 기능으로 I2C 지원
- 확장된 온도 범위: -40~85°C
- 1.5~1.8V 전원 공급 장치(별도의 VDD 및 VDD_IO 포함)
- 소형 QFN 패키지
- 무연 및 RoHS-6 준수
애플리케이션
- 서버
- 스토리지
- 데이터 센터
- PCIe 애드온 카드
- 네트워크 인터페이스 카드(NIC)
- 그래픽 어댑터 카드
- 다기능 프린터
- DSLR(디지털 일안 반사식) 카메라
- 디지털 스틸 카메라
- 디지털 비디오 카메라
- 도킹 스테이션

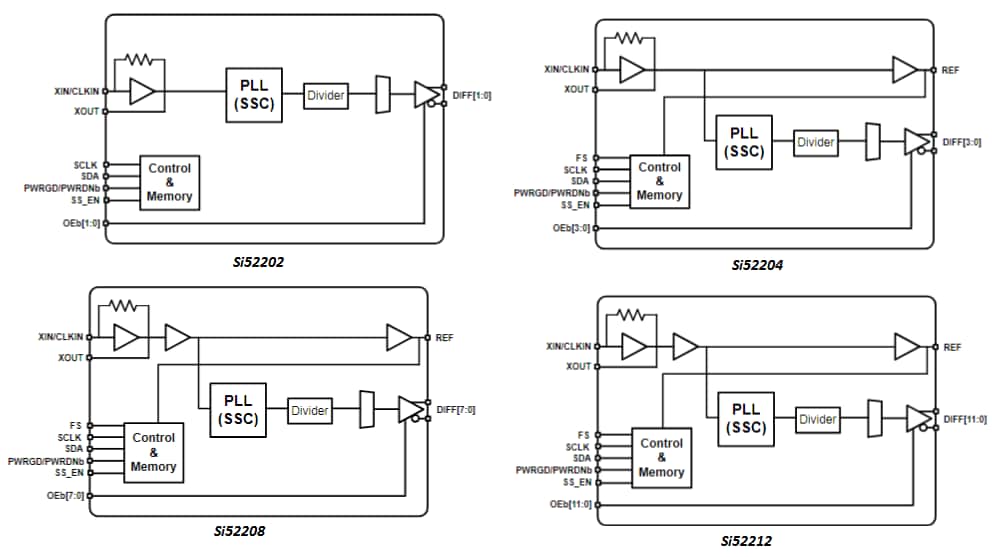

Si522xx 블록 선도
관련 도구
Skyworks Solutions Inc. Si52204 평가 보드
PCIe Gen1/2/3/4 및 SRIS의 지터 성능, 소비전력 및 신호 무결성을 측정합니다.
게시일: 2017-09-21
| 갱신일: 2022-04-01
