Skyworks Solutions Inc. Si3471 PoE 전원 소싱 장비 IC
Silicon Labs Si3471 PoE(Power over Ethernet) PSE(전원 소싱 장비) IC는 호스트 또는 마이크로컨트롤러가 필요하지 않은 PoE 미드스팬 및 인젝터에 사용하도록 설계되었습니다. Si3471은 하나의 이더넷 포트를 IEEE 필수 PD(Powered Device) 감지 및 분류 기능과 통합하며 최대 90W를 제공할 수 있습니다. 또한 DC 감지 알고리즘과 강력한 멀티포인트 감지 알고리즘을 사용하는 PD 연결 해제 기능이 있습니다. 지능형 보호 회로는 입력 부족전압 감지, 출력 전류 제한 및 단락 보호 기능을 포함하고 있습니다. Si3471은 자율적으로 작동하며 이를 프로그래밍하기 위해 호스트나 MCU가 필요하지 않습니다. Si3471은 구성 핀을 높거나 낮게 잡아 당김으로써 최대 가용 전력으로 프로그래밍됩니다.
Si3471은 소형 38핀 QFN(Quad Flat No-leads) 패키지로 제공되며 RoHS 규격을 준수합니다.
특징
- 단일 이더넷 포트 PoE(Power over Ethernet) 전력 소싱 장비 장치
- IEEE 802.3af, 802.3at 및 802.3bt 규격 준수
- 출력 전력: 최대 90W
- 멀티포인트 감지
- 소프트웨어, MCU, 호스트 컨트롤러 불필요
- 확장된 작동 온도 범위: -40~85°C
- 전력 부족 전압 로크아웃
- 출력 전류 제한 및 단락 전류 보호
- 열 과부하 감지
- 패키지 유형: QFN-38
- 패키지 크기: 5mm x 7mm
- RoHS 규격 준수
애플리케이션
- IEEE 802.3af, 802.3at 및 802.3bt PSE(전력 소싱 장비)
- PoE(Power over Ethernet) 인젝터
- 단일 포트 미드스팬
- PoE(Power over Ethernet) 스위치
- IP 전화 시스템
- SmartGrid 스위치
- 견고한 산업용 스위치
- 단일 90W 이더넷 포트가 필요한 모든 애플리케이션
블록 선도
일반 애플리케이션 회로
이더넷 케이블의 트위스트 쌍

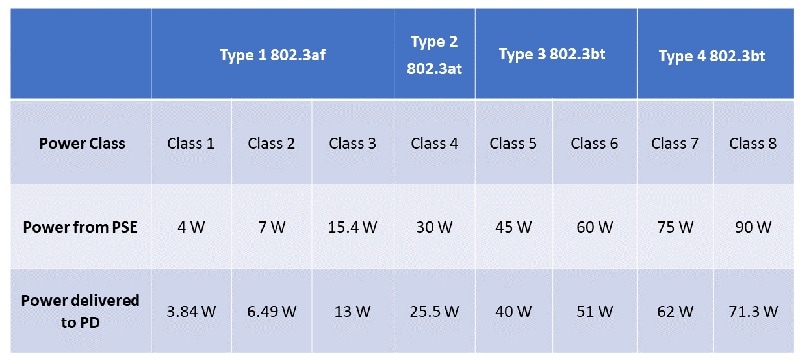

PoE 등급

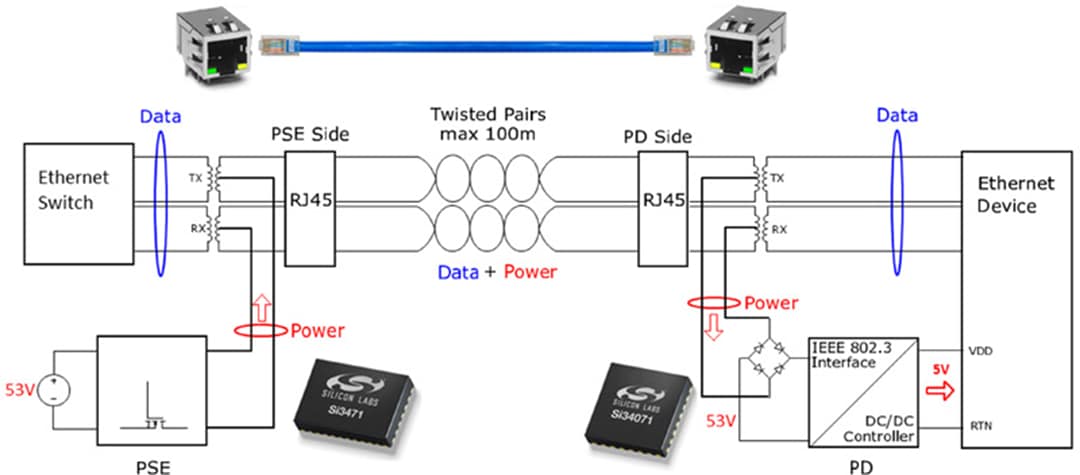

2개의 트위스트 페어 PoE 시스템
