Silicon Labs Si-DBG1015A Simplicity 링크 디버거
Silicon Labs Si-DBG1015A Simplicity Link 디버거는 맞춤 형 보드에서 32비트 및 8비트 장치를 디버그하고 프로그래밍합니다. J-Link 디버거를 사용하면 Mini Simplicity 인터페이스를 통해 USB를 통해 대상 장치에서 프로그래밍 및 디버깅할 수 있습니다. VCOM(가상 COM 포트 인터페이스)은 USB를 통해 사용하기 쉬운 직렬 포트 연결 기능을 제공합니다. PTI(패킷 트레이스 인터페이스)는 무선 링크에서 전송 및 수신 패킷과 외부 대상보드에 전력을 공급하는 옵션 3.3V 전원 공급 장치에 대한 귀중한 디버그 정보를 생성합니다. Silicon Labs Si-DBG1015A simplicity 링크 디버거 보드에는 맞춤형 하드웨어측 신호를 프로빙하는 데 사용할 수 있는 12개의 브레이크아웃 패드도 있습니다.
특징
- USB 타입 C™
- Mini Simplicity 커넥터
- SWO/Silicon Labs의 2-wire 인터페이스(C2)가 있는 SWD(직렬 와이어 디버그 인터페이스)
- PTI(패킷 추적 인터페이스)
- VCOM(가상 COM 포트)
- Segger J-Link 디버거
- 32비트 및 8비트 EFM/EFR 장치 지원
- 옵션 대상 전압 소스
- 모든 디버거 신호에 액세스하기 위한 브레이크아웃 패드
- 실시간 디버깅, 브레이크 포인트, 메모리 액세스 등
- Simplicity Studio 및 Simplicity Commander와 호환
키트 구성품
- 디버그 어댑터 보드(BRD1015A)
- Mini-Simplicity 케이블
노트: USB 디버그 어댑터 사용 시 USB Type C 케이블(포함되어 있지 않음)필요

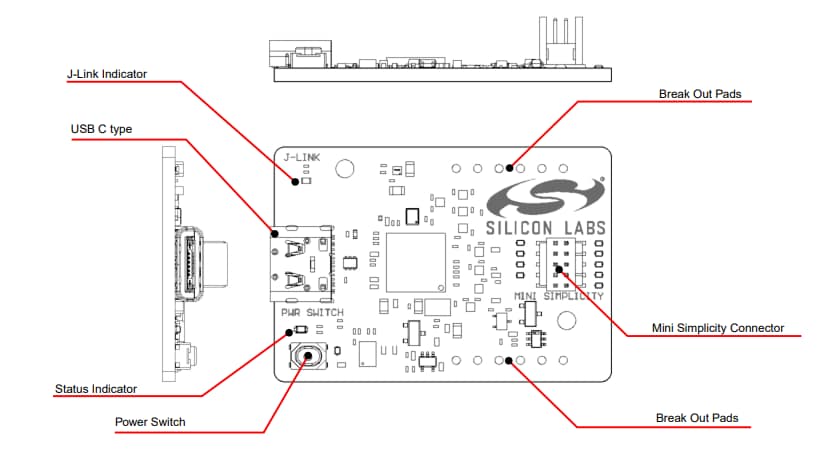

하드웨어 레이아웃
블록 선도
