Silicon Labs EFR32MG22 Mighty Gecko 무선 SoC
Silicon Labs EFR32MG22 Mighty Gecko 무선 SoC는 Gecko Series 2 플랫폼의 일부인 BLUETOOTH ® 저에너지(LE) 무선 장치입니다. Silicon Labs EFR32MG22 SoC는 초저전력 소비(0dBm에서 4.1mA TX, 3.6mA RX)와 고성능 Arm® Cortex®-M33 코어(27µA/MHz 활성, 1.2µA 절전)를 제공하여 코인 셀 배터리 수명을 최대 10년까지 연장합니다. 대상 애플리케이션으로는 Bluetooth 메시 저전력 노드, 스마트 도어 잠금 장치, 개인 헬스케어 및 피트니스 장치, 자산 추적 태그, 비컨 및 실내 내비게이션이 포함됩니다. 이 SoC는 다목적 Bluetooth AoA(Angle-of-Arrival), AoD(Angle-of-Arrival) 기능 및 1미터 미만의 위치 정확도를 제공합니다.
특징
- 저전력 무선 시스템-온-칩
- 효율적인 신호 처리를 위한 DSP 명령 및 부동 소수점 장치가 있는 고성능 32비트 76.8 MHz ARM Cortex-M33
- 최대 512 kB의 플래시 프로그램 메모리
- 최대 32 kB RAM 데이터 메모리
- 2.4 GHz 무선 작동
- 무선 성능
- -106.7 dBm 감도(125 kbps GFSK)
- -98.9 dBm 감도(1Mbit/s GFSK)
- -96.2 dBm 감도(2Mbit/s GFSK)
- +6 dBm(최대) TX 출력
- 2.5 mA 무선 수신 전류
- 0 dBm 출력 전력에서 무선 전송 전류: 3.4 mA
- 6 dBm 출력 전력에서 무선 전송 전류: 7.5 mA
- 다양한 MCU 주변기기
- 16비트 아날로그-디지털 컨버터(ADC)
- 최대 26개의 일반용 I/O 핀(출력 상태 유지 및 비동기 인터럽트 기능 탑재)
- 8채널 DMA 컨트롤러
- 12채널 PRS(주변기기 반사 시스템)
- 16비트 타이머/카운터(비교/캡처/PWM 채널 3개 포함) 4개
- 32비트 타이머/카운터(비교/캡처/PWM 채널 3개 포함) 1개
- 32비트 실시간 카운터
- 파형 생성을 위한 24비트 저에너지 타이머
- 감시 타이머 1개
- 범용 동기식/비동기식 수신기/전송기(UART/SPI/SmartCard(ISO 7816)/IrDA/I2S) 2개
- EUART(개선된 범용 비동기 수신기/전송기) 1개
- I2C 인터페이스(SMBus 지원 포함) 2개
- PDM(디지털 마이크 인터페이스)
- 32 kHz 슬립 크리스털을 대체하기 위한 정밀 저주파 RC 발진기
- RFSENSE(선택적 OOK 모드 제공)
- 단일 포인트 교정 후 +/-1.5°C 정확도의 다이 온도 센서
- 낮은 시스템 에너지 소비
- 3.6 mA RX 전류(1 Mbps GFSK)
- 4.1mA TX 전류(0dBm 출력)
- 8.2mA TX 전류(6dBm 출력)
- 27µA/MHz(76.8MHz 액티브 모드(EM0))
- 1.40μA EM2 DeepSleep 전류(32kB RAM 유지 및 LFXO에서 RTC 구동)
- 1.75μA EM2 DeepSleep 전류(32kB RAM 유지 및 정밀 LFRCO에서 RTC 구동)
- 0.17 μA EM4 전류
- 지원되는 변조 형식
- 완벽한 구성이 가능한 2 (G)FSK
- OQPSK DSSS
- (G)MSK
- 프로토콜 지원
- Bluetooth 저에너지(Bluetooth 5.4)
- AoA(Angle-of-Arrival) 및 AoD(Angle-of-Arrival)를 사용하여 방향 탐색
- Bluetooth 메시 저전력 노드(512 kB 부품만 해당)
- 독점
- 넓은 작동 범위
- 1.71 V ~ 3.8 V 단일 전원 공급 장치
- -40~125°C
- 패키지
- QFN40 5 mm × 5 mm × 0.85 mm (AEC-Q100 인증 옵션 사용 가능)
- QFN32 4 mm × 4mm × 0.85 mm (AEC-Q100 인증 옵션 사용 가능)
- TQFN32 4 mm × 4 mm × 0.30 mm
- BG22 보안 기능
- RTSL(Root of Trust and Secure Loader)를 사용한 보안 부팅
- AES128/256, SHA-1, SHA-2(최대 256비트), ECC(최대 256비트), ECDSA 및 ECDH용 하드웨어 암호화 가속
- NIST SP800-90 및 AIS-31을 준수하는 TRNG(순수 난수 발생기)
- ARM TrustZone®
- 보안 디버그(잠금/잠금 해제 기능 포함)

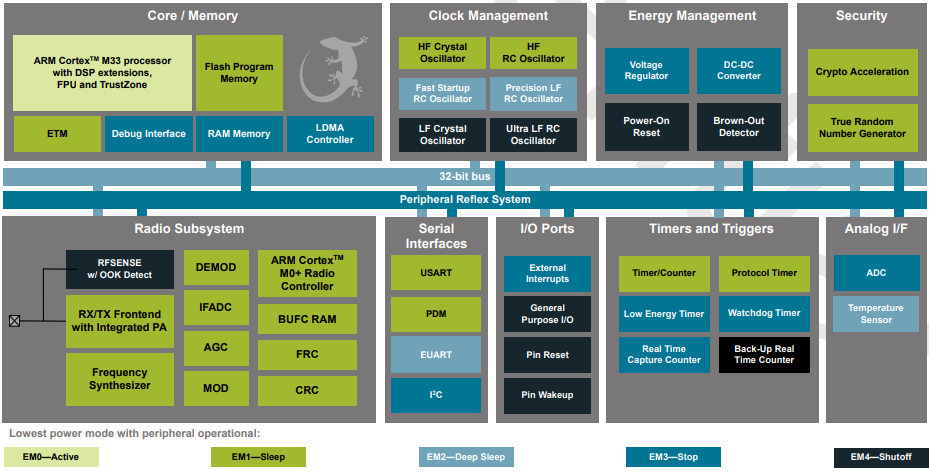

블록 선도
개발 도구
Silicon Labs xG22 개발 도구
IoT 연결 기능이 있는 EFR32xG22 SoC를 기반으로 하며, 최적화된 기능 조합을 제공합니다.
Silicon Labs EFR32xG22 무선 Gecko 스타터 키트
메시 네트워크를 만들고 EFR32xG22 시리즈 2 무선 Gecko SoC를 평가하는 데 필요한 모든 것을 제공합니다.
Silicon Labs EFR32xG22 무선 Gecko 라디오 보드
EFR32xG22 Wireless Gecko 무선 SoC를 갖추고 있습니다.
