Silicon Labs EFM32PG22 MCU 개발 키트
Silicon Laboratories EFM32PG22 MCU 개발 키트는 EFM32™ MCU를 기반으로 하는 작고 비용 효율적이며 기능이 풍부한 프로토타입 및 개발 플랫폼입니다. EFM32PG22 Gecko 마이크로컨트럴러는 에너지 친화적인 임베디드 애플리케이션을 지원하도록 설계된 Series 2 Gecko 포트폴리오의 일부입니다. Silabs PG22 개발 키트는 에너지 친화적인 전자 장치를 개발하기 위한 이상적인 플랫폼입니다.
PG22 개발 키트에는 4개의 서로 다른 환경 센서와 EFM32PG22 MCU에 액세스할 수 있는 스테레오 PDM 마이크가 포함되어 있습니다. 또한 이 보드에는 범용 비휘발성 메모리에 사용되는 8Mbit 직렬 플래시가 내장되어 있습니다. 주변 장치는 필요 시 애플리케이션 코드로 켜고 끌 수 있는 전원 도메인으로 그룹화되었습니다. 코인 셀 배터리 홀더는 PG22 키트를 소형 독립형 시스템처럼 만들어 EFM32PG22를 기반으로하는 배터리 작동 제품 개발을 용이하게 합니다.
PG22 개발 키트 프로그래밍은 USB Micro-B 케이블과 보드 내장형 J-Link 디버거를 사용하여 빠르게 수행됩니다. USB 가상 COM 포트를 통해 대상 애플리케이션에 직렬 연결할 수 있습니다. PG22 개발 키트는 Simplicity Studio™ 및 BSP(보드 지원 패키지)에서 지원되므로 사용자가 빠르게 시작할 수 있습니다.
특징
- 초저 전력 작동을 위한 보드 내장형 주변 장치의 전력 제어
- 상대 습도 및 온도 센서
- 조도 센서
- 홀 효과 센서
- 6축 관성 센서
- PDM 스테레오 마이크
- 8MB 직렬 플래시
- 사용자 LED 및 푸시 버튼
- 20핀 2.54mm 브레이크아웃 패드
- SEGGER J-Link 보드 내장형 디버거
- 가상 COM 포트
- 외부 Silicon Labs 디버거를 사용하는 AEM 및 가상 COM용 Mini Simplicity 커넥터
- USB 또는 코인 셀 배터리 전원 공급식
키트 구성품
- PG22 개발 키트 보드 1개(BRD2503A)
- USB Type A와 Micro-B를 연결하는 케이블 1개
관련 제품
Silicon Labs EFM32PG22 32비트 마이크로컨트롤러
에너지 친화적인 임베디드 애플리케이션을 지원하도록 설계된 Series 2 Gecko 포트폴리오의 일부입니다.
Silicon Labs EFM32 Pearl Gecko MCU
AES, ECC 및 SHA를 지원하는 강력한 32비트 ARM® Cortex®-M4 및 암호화 하드웨어 엔진을 탑재하고 있습니다.

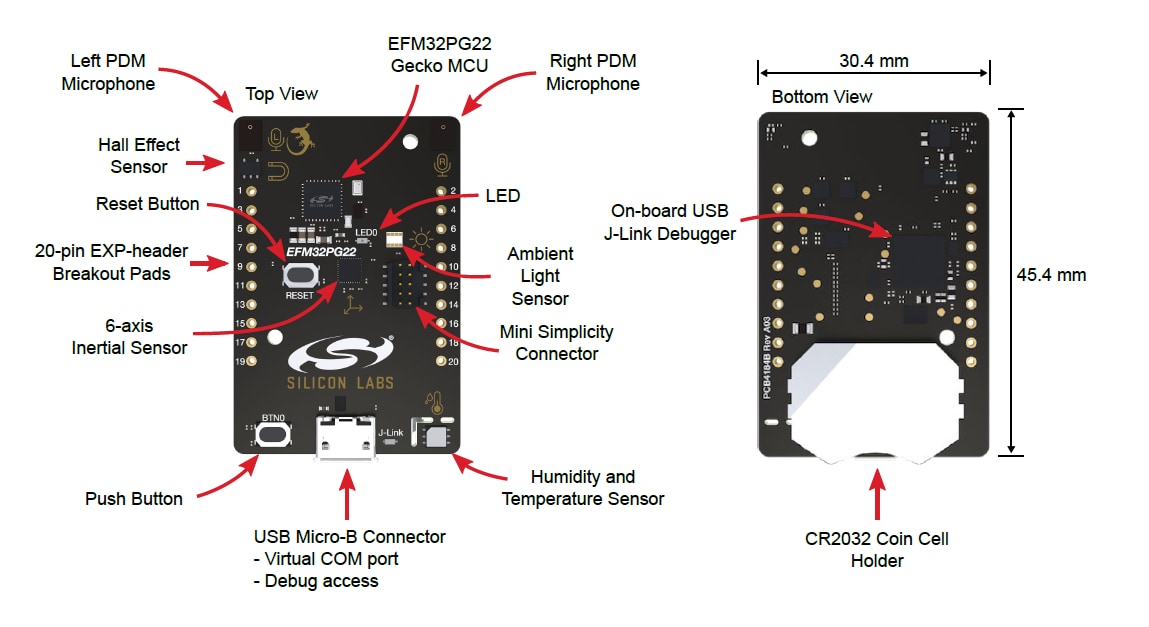

보드 레이아웃

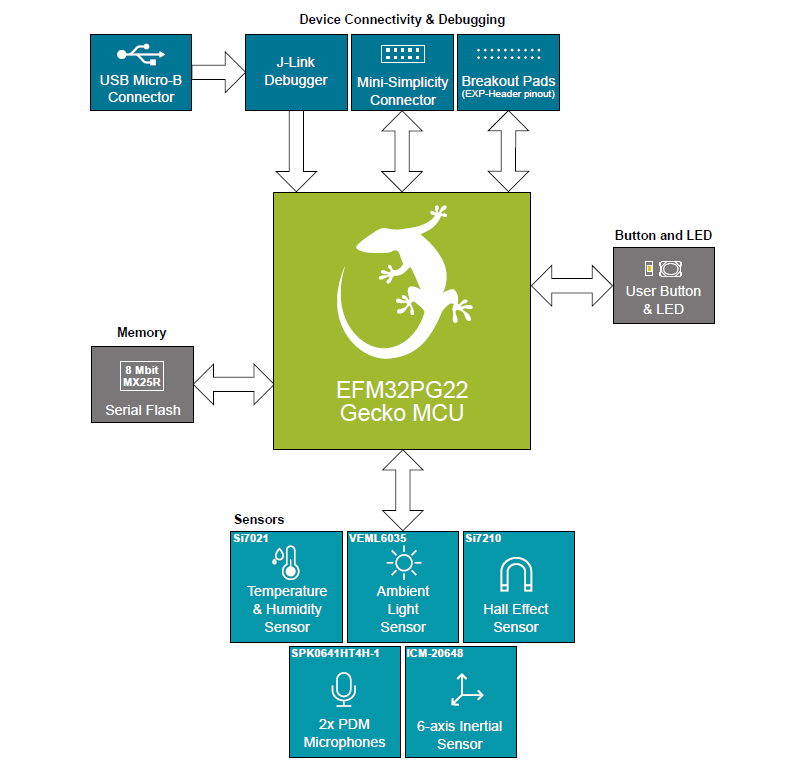

블록 선도

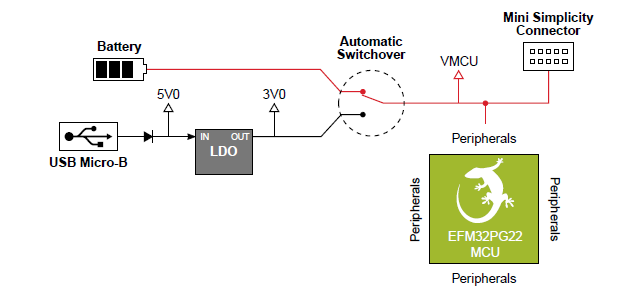

전원 아키텍처
