Sensirion SGP41 CMOSens®/MOXSens® 디지털 공기 품질 센서
Sensirion SGP41 CMOSens®/MOXSens® 디지털 공기 품질 센서는 디지털 I2C 인터페이스와 온도 제어 마이크로 핫 플레이트를 특징으로 하는 하나의 칩에 하나의 완전하고 사용하기 쉬운 센서 시스템으로, VOC와 하나의 NOx 기반 실내 공기 품질 신호를 제공합니다. 감지 요소와 가스 지수 알고리즘은 공기질 애플리케이션에 존재하는 오염 가스에 대한 높은 견고성을 특징으로 하여 고유한 장기 안정성과 낮은 드리프트를 가능하게 합니다. 2.44mm2 x 0.85mm 크기의 DFN 패키지 가스 센서는 제한된 공간에서 애플리케이션을 가능하게 할 수 있습니다. Sensirion SGP41 CMOSens®/MOXSens® 디지털 공기 품질 센서는 공기 청정기 또는 DCV (환기수요제어) 시스템에 쉽게 통합되도록 설계되었습니다.
특징
- 공기 품질 애플리케이션용 MOx 기반 가스 센서
- 장기 안정성 및 수명 (10년 이상)
- I2C 인터페이스 (디지털 출력 신호 포함)
- 2.44mm x 0.85mm 크기의 소형 6핀 DFN 패키지
- 3.3V에서 3.2mA의 저전력 소비
- 리플로우 땜납 가능
애플리케이션
- DCV (환기수요제어) 시스템
- 공기 청정기
- 공기 교환 장치
- 주방 후드
사양
- 성능
- 출력 신호 범위
- 500 VOC 및 NOx 지수 포인트
- 65.535개 눈금, 디지털 원시값
- 측정 범위
- 깨끗한 공기에서 0 ~ 1,000,000ppb 에탄올, 500 ~ 10,000ppb 지정
- 깨끗한 공기에서 0 ~ 10,000ppb NO2, 50ppb ~ 650ppb 지정
- 장치 사이 편차
- ±15 미만의 VOC 지수 포인트
- < ±50 NOx 인덱스 포인트
- 반복도
- ±5 미만의 VOC 지수 포인트
- < ±10 NOx 인덱스 포인트
- 샘플링 간격 범위: 0.5s ~ 10s
- 출력 신호 범위
- 전기 사양
- 공급 전압 범위: 1.7V ~ 3.6V
- 최대 유휴 전류: 105µA
- 작동 공급 전류 범위: 3.2mA ~ 6.9mA
- 타이밍
- 0.6ms 최대 파워 업 및 소프트 리셋 시간, 0.4ms (표준)
- 400kHz SCL 클록 주파수
- 온도 범위
- -10°C ~ +50°C 작동
- 저장: +5°C ~ +30°C
- 상대 습도
- 작동 시 0 ~ 90%
- 저장 용량: 0 ~ 80%
비디오

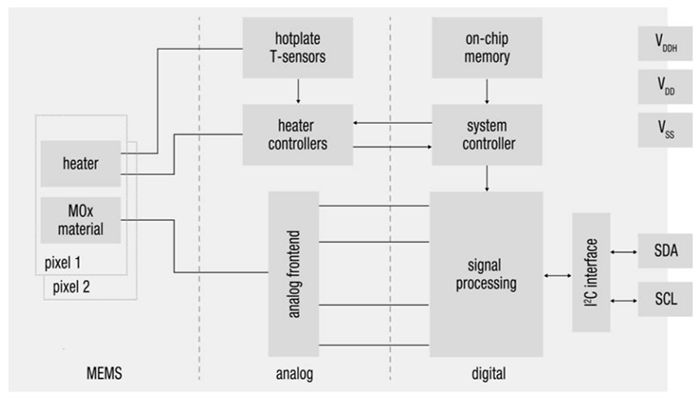

블록 선도

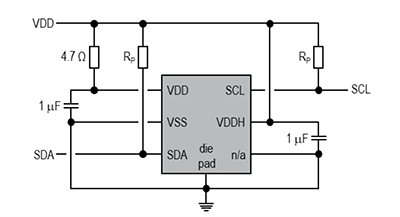

애플리케이션 회로
개발 도구
Sensirion SEK-SVM4x 공기 품질 센서 평가 키트
SGP40, SGP41 및 SHT4x 센서의 평가/시제품화를 위한 플러그 앤 플레이 개발 도구.
관련 센서
Sensirion SGP40 실내 공기질 센서
공기 청정기 또는 수요 제어 환기 시스템에 쉽게 통합할 수 있도록 설계되었습니다.
