Semtech SVS03331P1RBQ 낮은 정전용량 TVS 다이오드
Semtech SVS03331P1RBQ 낮은 정전용량 TVS 다이오드는 안테나 및 고속 데이터 포트에 2차 서지 및 ESD 보호 기능을 제공하도록 특별히 설계되었습니다. 2리드 1 00 mm x 0.60 mm x 0.50 mm DFN 패키지로 제공되는 SVS03331P1RBQ는 스냅 백 기술을 활용하여 장치 클램핑 전압을 최소화합니다. 각 장치는 표준 0.37pF의 정전용량으로 3.3V에서 작동하는 하나의 고속 라인을 보호합니다. ESD는 IEC 61000-4-2에 따른 높은 ESD 내전압 (±30kV 접촉 및 ±30kV 공극)과 극히 낮은 동적 저항(표준 0.22Ω)이 특징입니다. Semtech SVS03331P1RBQ에는 무연이며 자동차 애플리케이션에 대한 AEC-Q101 인증을 받은 리드가 있습니다.
특징
- 높은 ESD 내전압
- IEC 61000-4-2 (ESD) – ±30 kV 접촉, ±30 kV 공극
- ISO 10605 (ESD) – ±25 kV 접촉, ±25 kV 공극
- 소형 2리드 DFN 패키지, 1 00 mm x 0.60 mm x 0.50 mm
- 한 라인 보호
- 낮은 ESD 클램핑 전압
- 3.3 V 작동 전압
- 낮은 정전 용량: 0.37 pF(표준)
- 낮은 누설 전류
- 낮은 동적 저항
- AEC-Q101 인증
- 솔리드 스테이트 실리콘 애벌랜치 기술
애플리케이션
- 안테나
- USB 3.0/ USB 3.1/ USB Type-C®
- 자동차 전장
- 산업용 장비
사양
- 최대 피크 펄스 전력: 80 W
- 10 A(최대) 피크 전류
- 최대 역방향 스탠드오프 전압: 3.3 V
- 역방향 항복 전압 범위: 6 V ~ 11 V
- 최대 역방향 누설 전류: 50nA, 표준 <>
- 최대 클램핑 전압: 8 V, 표준 5.3 V
- 표준 ESD 클램핑 전압 범위: 3.4 V ~ 6 0 V
- 0.22 Ω(표준) 동적 저항
- 최대 접합 정전 용량: 0.43 pF, 표준 0.37 pF
- -40 °C ~ +125 °C 작동/접합 온도 범위

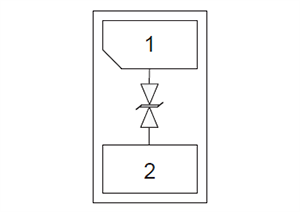

기능 계통도
치수
