Semtech HS2240P 및 HS2950P 핫스위치®보호 IC
Semtech HS2240P, HS2950P 핫스위치 ® 보호 IC는 번개, ESD(정전기 방전), 단락, 돌입 전류를 포함한 다양한 EOS(전기 과부하) 조건으로부터 보호하도록 설계되었습니다. 핫스위치 IC는 애플리케이션의 필요에 따라 부하를 켜고 끄기 위해 주 전원 레일과 연결된 고집적 전원 스위치입니다. 이러한 장치는 전기 서지를 감지하고 전원에서 부하를 정상적으로 분리하여 다운스트림 하위 시스템에 강력한 보안을 제공합니다.
Semtech HS2240P 3.5mmx2.0mmx0.57mmDFN-14 패키지로 제공됩니다. HS2950P 3.0mmx3.0mmx0.55mm DFN-12 패키지로 제공됩니다. 소형이며 고도로 통합된 핫스위치 IC는 기존 퓨즈과 기타 보호 장치를 이상적으로 대체하여 설계의 BOM과 전체 PCB 공간 요건을 줄입니다.
특징
- HS2950P
- 입력 전압 범위 2.7V ~ 29V
- 5A(최대) 출력 전류
- 낮은 25mΩ Ron
- 통합 부하 스위치
- 조절 가능한 과전압 보호
- 조절 가능 전류 한계
- 조정 가능한 소프트 스타트
- 자동 출력 방전
- OVP 및 UVL을 제외한 모든 결함에서 자동적으로 재시작
- HS2240P
- 2.7V ~ 22 입력 전압
- 최대 3.1A DC 출력 전류
- 3.9A 고정 전류 한계(일반)
- 낮은 40mΩ Ron
- 고서지 능력
- IEC 6100-4-5 40A(8/20μs)
- IEC 610000-4-5 2kV(1.2/50μs)
- 조정 가능한 과전압 보호 및 소프트 스타트
- 일정한 서지 제한 전압
애플리케이션
- 통신
- 네트워킹 장비
- 셋톱박스
- 스마트 TV
- 미디어 플레이어
- 소비자 제품
- 산업용 장비
- 서버
- USB V버스
비디오

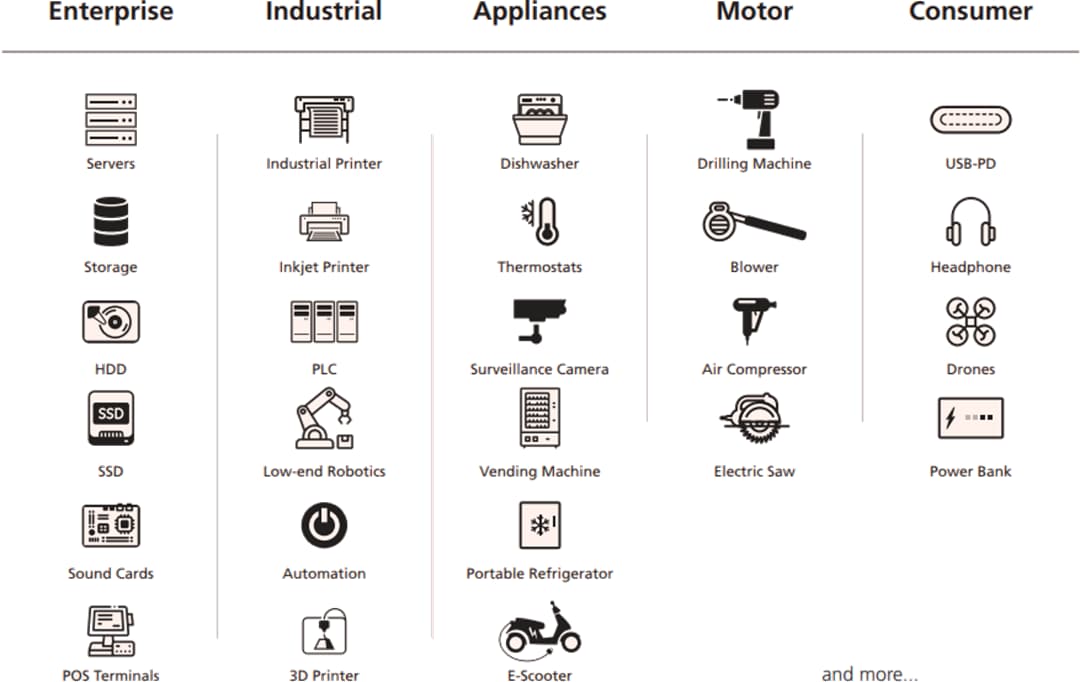

애플리케이션 예시
애플리케이션 다이어그램
게시일: 2022-10-03
| 갱신일: 2024-05-30
