Seeed Studio 그로브 GPS(Air530)
Seeed Studio 그로브 GPS(Air530)는 고성능, 고집적 다중 모드 위성 위치 지정 및 내비게이션 모듈입니다. 그로브 GPS(Air530) 모듈은 GPS(Air530) 보드 및 그로브 케이블과 함께 제공됩니다. 이 모듈은 GPS/Beidou/Glonass/Galileo/QZSS/SBAS를 지원하므로 GNSS 위치 지정 애플리케이션에 적합합니다. 그로브 GPS(Air530) 모듈은 동시에 6개 이상의 위성을 수신할 수 있습니다. 이는 나쁜 신호 조건에서 빠르고 정확하게 작동합니다. 이 모듈은 31µA에서 낮은 소비전력, 다른 모듈을 위한 호환 하드/소프트 인터페이스 및 10미터 이내의 위치 지정 오류가 특징입니다.
그로브 GPS(Air530) 모듈은 DC/DC, LDO, LNA, RF 프런트엔드, 기저대역 처리 및 32비트 RISC 기반 칩을 통합하는 RF 기저대역의 통합 설계를 채택합니다. 이 모듈에는 Air530 TX 표시등(파란색 LED), 1PPS 표시등(녹색 LED), Air530 모듈, 그로브 인터페이스, Air530 헤더 및 3V 버튼 배터리가 포함되어 있습니다. GPS(Air530) 모듈은 3.3V/5V 공급 전압 및 -35~85°C 온도 범위에서 작동합니다. 일반적으로 GPS 추적기, GPS 내비게이션, 거리 측정, 자동차 내비게이션 및 드론에 사용됩니다.
특징
- 10미터 내에 위치 지정 오류
- 다음을 통합하고 있는 RF 기저대역의 통합 설계 채택:
- DC/DC
- LDO(저드롭아웃)
- LNA(저잡음 증폭기):
- RF 프런트엔드
- 기저대역 처리
- 32비트 RISC 기반 칩
- RAM
- 플래시 저장 장치
- RTC(실시간 클록)
- 전력 관리 기능
- 다중 모드 위성 위치 지정 및 내비게이션 모듈
- 동시에 6개 이상의 위성 지원
- 나쁜 신호 조건에서도 신속하고 정확한 위치
- 낮은 소비전력(31µA)
- 다른 모듈을 위한 호환 하드/소프트 인터페이스
사양
- 3.3V/5V 공급 전압
- 최대 60mA 작동 전류
- UART 인터페이스
- 4초 웜스타트 시간
- 30초 콜드 부트
- 40mm x 20mm x 13mm 크기
- 작동 온도 범위: -35~85°C
- -55~100°C 보관 온도 범위
애플리케이션 브로슈어
- GPS 추적기
- GPS 내비게이션
- 거리 측정
- 자동차 내비게이션
- 무인 항공기

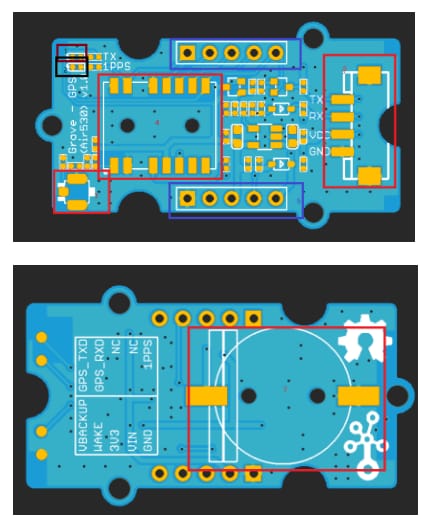

핀아웃 다이어그램
 pin out.PNG "Seeed Studio 그로브 GPS(Air530)")
