Seeed Studio SenseCAP LoRaWAN® 게이트웨이
Seeed Studio SenseCAP LoRaWAN® 게이트웨이는 LoRaWAN v1.0.2 프로토콜을 기반으로 하며 저전력, 장거리 환경 데이터 수집 및 모니터링에 이상적입니다. SenseCAP LoRaWAN 게이트웨이는 다양한 센서 노드에서 데이터를 수집하고 4G 또는 이더넷 케이블을 통해 SenseCAP 포털로 데이터를 전송하는 데 사용할 수 있습니다. 고성능 프로세서와 전기통신 작업자 레벨 LoRa 칩이 장착된 이 게이트웨이는 대규모 네트워크에서 안정적이고 높은 성능을 보장합니다. 이 게이트웨이는 견고한 방수 IP66 인클로저에 내장되어 있어 혹독한 실외 환경의 산업용 애플리케이션에 적합합니다.
SenseCAP 소개
SenseCAP은 배포하기 쉬운 하드웨어 및 데이터 API 서비스를 통합하여 저전력, 장거리 환경 데이터 수집을 지원하는 산업용 무선 센서 네트워크입니다. SenseCAP LoRaWAN 제품에는 LoRaWAN 게이트웨이 및 센서 노드가 포함됩니다. LoRaWAN 프로토콜을 기반으로 일대다, 장거리 네트워킹 및 양방향 통신을 실현할 수 있습니다.
SenseCAP 센서 노드는 최대 3년까지 지속되는 대용량 배터리에 의해 전원이 공급됩니다(시간당 1회 데이터 업로드). 이 장치는 핫스왑 기능도 지원하므로 유지 관리 및 업그레이드가 용이합니다.
특징
- LoRaWAN 프로토콜 클래스 A 지원
- 4G 및 이더넷 연결, 다중 장면에 적합
- Cortex A8 프로세서, Linux 시스템, 안정적이고 신뢰할 수 있음
- 매우 넓은 거리에서 전송
- 가시 장면에서 10km
- 도시 지역에서 2km
- 다중 ISM 대역 지원
- 유럽(868MHz)
- 미국(915Mhz)
- 다양한 클라우드 서비스 및 데이터 API 인터페이스 제공
- 산업 등급 보호: IP66 인클로저, 실외 애플리케이션에 적합
사양
- CPU: Texas Instruments AM3358 Sitara 1GHz Arm Cortex-8 마이크로프로세서
- 시스템: Linux Debian
- RAM: DDR3 512MB
- 메모리: 8GB eMMC
- 이더넷: 100Mbps FE(RJ-45)
- 4G 대역
- LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28
- LTE-TDD: B38/B39/B40/B41
- WCDMA: B1/B2/B4/B5/B6/B8/B19
- GSM: 850/900/1,800/1,900MHz
- 4G 특징
- 비 CA Cat 4 FDD 및 TDD 지원
- LTE-FDD: 최대 150Mbps(DL), 최대 50Mbps(UL)
- LTE-TDD: 최대 130Mbps(DL), 최대 30Mbps(UL)
- 비 CA Cat 4 FDD 및 TDD 지원
- 지역 옵션
- LoRa-G-868-E/4G(유럽)
- 채널 약정: 863~870MHz
- 전력 출력: 25dBm
- 감도: -139dBm(SF12BW125)
- LoRa-G-915-E/4G(미국)
- 채널 약정: 902~928MHz
- 전력 출력: 25dBm
- 감도: -139dBm(SF12BW125)
- LoRa-G-868-E/4G(유럽)
- UMTS 특징
- 3GPP R8 DC-HSDPA, HSPA+, HSDPA, HSUTA 및 WCDMA 지원
- DC-HSDPA: 최대 42Mbps(DL) HSUA, 최대 5.76Mbps(UL) WCDMA, 최대 384Kbps(DL), 최대 384Kbps(UL)
- LoRa 안테나
- EU868: 2.5dBi 이득/수직 극성/무지향성/SMA-J 커넥터
- US915: 2.5dBi 이득/수직 극성/무지향성/SMA-J 커넥터
- 4G 안테나: 0~4dBi 이득/선형 극성/무지향성/SMA-J 커넥터
- 네트워크 상태를 표시하는 LED 표시등(온라인/오프라인)
- 접지: GND용 예비 나사 구멍 1개
- 소비전력: 3.6W
- 전력 공급: 12VDC, 2A
- IP 등급: IP66
- UV 저항: UL746C F1
- 인클로저 재료: PC
- 작동 온도: -40~+70℃
- 작동 습도: 0~100% RH(비응축)
- 설치 방법: 벽 또는 폴 장착
- 장치 중량: 777g
애플리케이션
- 스마트 농업
- 스마트 시티
- 스마트 빌딩
- 스마트 산업
- 환경 모니터링
- 기타 무선 감지 애플리케이션
비디오
SenseCAP 센서 노드
Seeed Studio SenseCAP LoRa 기압 센서
SenseCAP LoRaWAN® 센서 네트워크에 기압 감지 기능을 추가합니다.
Seeed Studio SenseCAP LoRa 토양 습도 및 온도 센서
SenseCAP LoRaWAN® 센서 네트워크에 토양 습도 및 온도 감지 기능을 추가합니다.

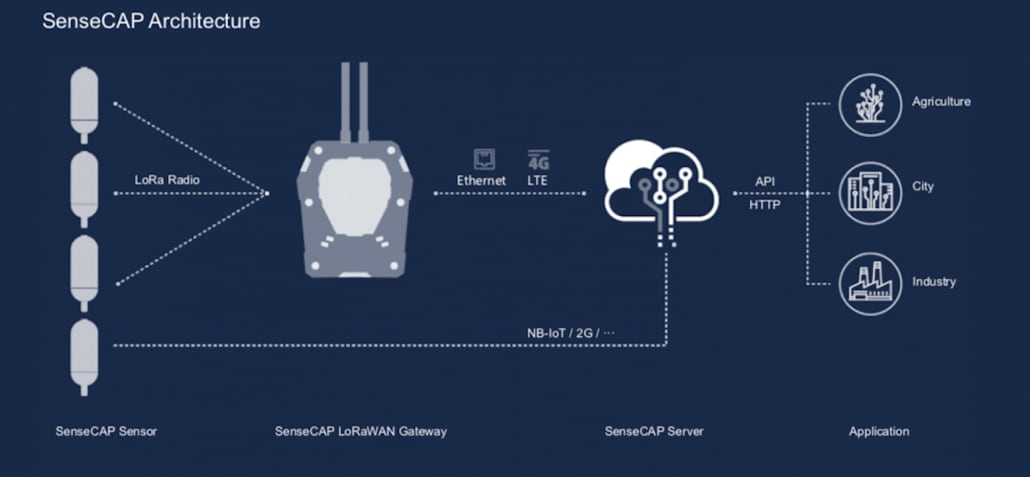

SenseCAP 아키텍처
치수 및 레이아웃
게시일: 2020-01-02
| 갱신일: 2022-03-10
