Seeed Studio reTerminal
Seeed Studio reTerminal은 IoT 및 클라우드 시스템과 쉽고 효율적으로 통합하도록 설계된 소형 HMI(휴먼 머신 인터페이스) 장치로, 1.5GHz에서 실행되는 쿼드 코어 Cortex®-A72 CPU를 통합하고 있는 Raspberry Pi 컴퓨팅 모듈 4(CM4)에 의해 전원이 공급됩니다. 이 장치는 멀티태스킹을 수행하기에 충분한 RAM(4GB)을 가지며 운영 체제를 설치하기에 충분한 양의 eMMC 스토리지(32GB)를 갖추고 있어 빠른 부팅 시간과 전체적인 원활한 경험을 지원합니다. 이중 대역 2.4GHz/5GHz Wi-Fi® 및 BLUETOOTH® 5.0 BLE는 무선 연결 기능을 제공합니다.
Seeed Studio reTerminal에는 고속 확장 인터페이스와 확장을 위한 풍부한 I/O가 포함되어 있습니다. 이 장치에는 안전한 하드웨어 기반 키 저장 장치가 있는 암호화 보조 프로세서와 같은 보안 기능이 있습니다. 또한 가속도계, 조도 센서 및 RTC(실시간 클록)와 같은 모듈이 내장되어 있습니다. reTerminal에는 더 빠른 네트워크 연결을 위한 기가비트 이더넷 포트가 있으며 듀얼 USB 2.0 Type-A 포트도 있습니다. reTerminal의 40핀 Raspberry Pi 호환 헤더는 광범위한 IoT 애플리케이션에 사용됩니다.
특징
- 높은 안정성과 확장성을 제공하는 통합 모듈식 설계
- 4GB RAM 및 32GB eMMC를 포함한 Raspberry Pi 컴퓨터 모듈 4로 구동
- 1280 x 720 및 293PPI에서 5인치 IPS 정전식 멀티 터치스크린
- 이중 대역 2.4GHz/5GHz Wi-Fi 및 Bluetooth 5.0 BLE를 이용한 무선 연결
- 보다 확장성을 위한 고속 확장 인터페이스 및 풍부한 I/O
- 보안 하드웨어 기반 키 저장 장치가 있는 암호화 보조 프로세서
- 가속도계, 조도 센서 및 RTC와 같은 내장형 모듈
- 기가비트 이더넷 포트 및 듀얼 USB 2.0 Type-A 포트
- IoT 애플리케이션용 40핀 Raspberry Pi 호환 헤더
애플리케이션
- 임베디드 Linux 터미널 장치
- 스마트 팩토리
- 스마트 웨어하우스
- 스마트 홈
- 머신 러닝 및 Edge AI 애플리케이션
- IoT 컨트롤러
- 핸드헬드 기기
사양
- 프로세서
- Broadcom BCM2711 쿼드 코어 Cortex-A72(Arm v8)
- 64비트 SoC @ 1.5GHz
- 메모리
- 4GB LPDDR4(온-다이 ECC 포함)
- 32GB eMMC 플래시
- 무선 연결
- 2.4GHz 및 5.0GHz IEEE 802.11b/g/n/ac
- Bluetooth 5.0, BLE
- 디스플레이
- 5인치 720 x 1,280 LCD
- 정전식 터치 패널(멀티 터치 지원)
- 비디오
- 마이크로 HDMI 출력 1개(최대 4Kp60 지원)
- 2레인 MIPI CSI 카메라인터페이스 1개
- H.265(4Kp60 디코드)
- H.264(1080p60 디코드, 1080p30 인코드)
- OpenGL ES 3.0 그래픽
- 보드 내장형 모듈
- 실시간 클록
- NXP Semiconductors PCF8563T
- 낮은 백업 전류, VDD = 3.0V 및 Tamb = 25℃에서0.25µA(표준)
- 가속도계
- STMicroelectronics LIS3DHTR
- 16비트, ±2g/±4g/±8g/±16g 동적으로 선택 가능한 풀 스케일
- 암호화
- Microchip Technology ATECC608A
- 안전한 하드웨어 기반 키 스토리지, 비대칭 서명, 검증, 키 합의
- 조도 센서
- Lite-On LTR-303ALS-01
- 내부 IO 확장
- Microchip Technology MCP23008-E
- 실시간 클록
- 외부 I/O
- GPIO
- 최대 5개의 UART
- 최대 5개의 I2C
- 최대 5개의 SPI
- SDIO 인터페이스 1개
- DPI(병렬 RGB 디스플레이) 1개
- PCM 1개
- PWM 채널 1개
- GPCLK 출력 최대 3개
- 수직 확장 인터페이스
- PCIe 1 레인 호스트 1개, 2세대(5Gbps)
- USB 2.0 1개(고속)
- GPIO 26개
- POE
- 기타
- 기가비트 이더넷 포트(RJ45)
- 듀얼 USB 2.0 Type-A 포트
- GPIO
- 전력
- 5VDC, 1A(최소)
- 5VDC, 2A 권장
- 기계적 사양
- 크기: 140mm x 95mm x 21mm
- 중량(박스 제외): 0.285kg
- 중량(박스 포함): 0.43k

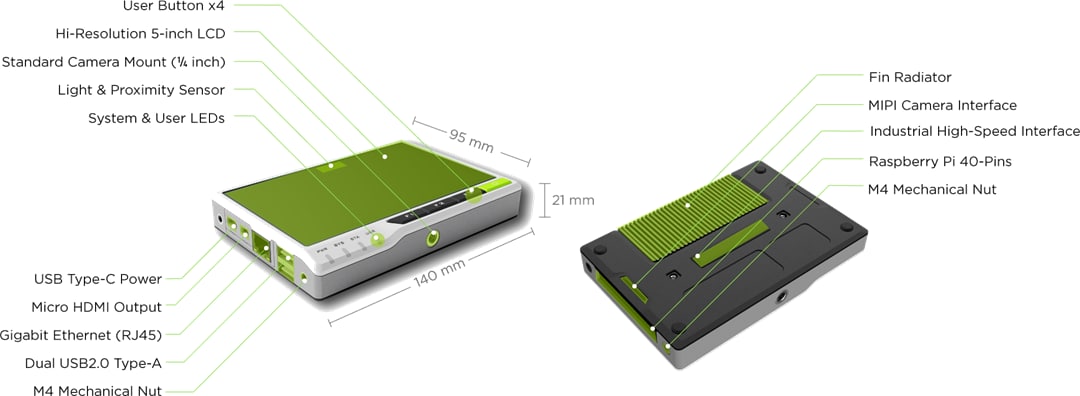

개요
40핀 헤더
