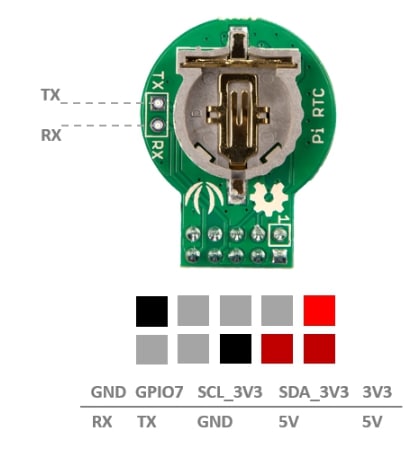

Seeed Studio Pi RTC 모듈

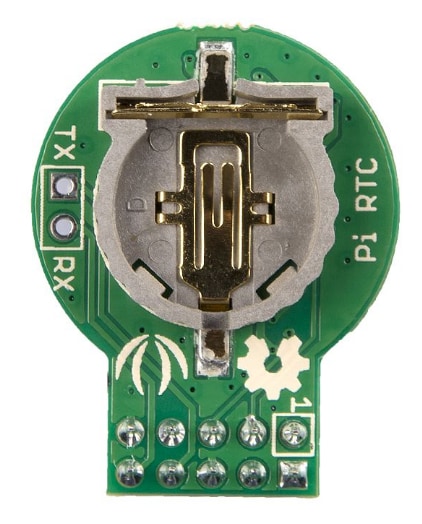

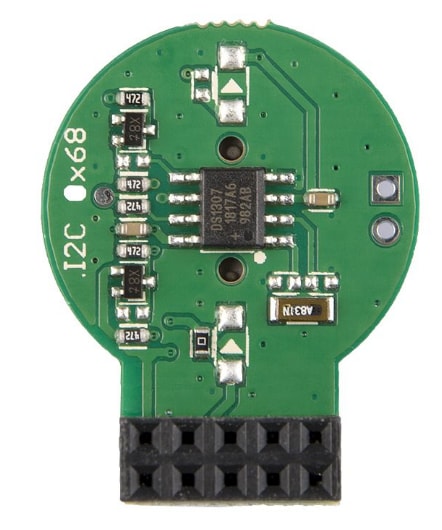

Seeed Studio Pi RTC 모듈은 클록 칩 DS1307에 기반하여 설계되었습니다. 이 DS1307은 I²C 인터페이스를 통해 라즈베리 파이용 실시간 클록을 제공합니다. RTC 모듈은 초, 분, 시간, 날짜, 월, 일 및 년도 정보를 계산합니다. 이 클록 장치는 AM/PM 지시 장치와 함께 24시간 또는 12시간 형식으로 작동합니다. 3V CR1225 리튬 전지는 배터리 홀더에 사용되어 라스베리 파이의 전원이 꺼지면 모듈 타이밍을 설정합니다.

Pi RTC 도구는 자동 전원 차단을 감지하고 스위치 회로를 통합하고 있습니다. 이 모듈은 프로그래밍 가능한 구형파 출력 신호를 제공하며 비 휘발성(NV) RAM을 통해 데이터를 저장합니다. Pi RTC 도구의 크기는 30mm x 23mm x 15mm이며 무게는 약 13.2g입니다. 이 개발 도구 애플리케이션은 라즈베리에서 실시간으로 필요합니다.
