ROHM Semiconductor 초저 IR 쇼트키 배리어 다이오드

ROHM Semiconductor 초저 IR 쇼트키 배리어 다이오드는 175°C의 실리콘 에피택셜 평면 구조 다이오드입니다. 이 다이오드는 200V 반복 피크 역전압, 초저 역전류, 200V 역전압 및 고신뢰성이 특징입니다. 초저 IR 쇼트키 배리어 다이오드는 스위칭 전원 공급 장치, 프리휠 다이오드 및 역극성 보호 애플리케이션에 사용됩니다.

특징

  • 실리콘 에피택시 평면 구조
  • 200V 반복 피크 역전압(듀티≤0.5)
  • 초저 역전류
  • 200 V 역전압
  • 고신뢰성
  • 175°C 접합부 온도

애플리케이션

  • 스위칭 전원 공급 장치
  • 프리휠 다이오드
  • 역극성 보호

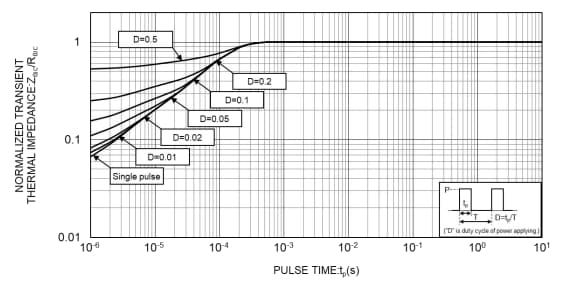

접합부에서 케이스까지의 정규화된 과도 열 임피던스(장치당)

성능 그래프 - ROHM Semiconductor 초저 IR 쇼트키 배리어 다이오드
View Results ( 16 ) Page
부품 번호 데이터시트 If - 순방향 전류 Vr - 역 전압 Vf - 순방향 전압 Vrrm - 반복 역 전압 Ir - 역 전류 If - 순방향 서지 전류 최고 작동온도
RB028RSM20STFTL1 RB028RSM20STFTL1 데이터시트 12 A 200 V 840 mV 200 V 250 nA 135 A + 175 C
RB028RSM20STL1 RB028RSM20STL1 데이터시트 12 A 200 V 840 mV 200 V 250 nA 135 A + 175 C
RB038RSM20STFTL1 RB038RSM20STFTL1 데이터시트 4 A 200 V 790 mV 200 V 140 nA 80 A + 175 C
RB038RSM20STL1 RB038RSM20STL1 데이터시트 4 A 200 V 790 mV 200 V 140 nA 80 A + 175 C
RB048RSM20STFTL1 RB048RSM20STFTL1 데이터시트 8 A 200 V 830 mV 200 V 230 nA 95 A + 175 C
RB048RSM20STL1 RB048RSM20STL1 데이터시트 8 A 200 V 830 mV 200 V 230 nA 95 A + 175 C
RB078RSM20STFTL1 RB078RSM20STFTL1 데이터시트 5 A 200 V 810 mV 200 V 140 nA 80 A + 175 C
RB078RSM20STL1 RB078RSM20STL1 데이터시트 5 A 200 V 810 mV 200 V 140 nA 80 A + 175 C
RB088RSM20STFTL1 RB088RSM20STFTL1 데이터시트 10 A 200 V 830 mV 200 V 250 nA 135 A + 175 C
RB088RSM20STL1 RB088RSM20STL1 데이터시트 10 A 200 V 830 mV 200 V 250 nA 135 A + 175 C
게시일: 2025-06-16 | 갱신일: 2025-07-11
