ROHM Semiconductor BDxFC0 저포화 LDO 레귤레이터
ROHM Semiconductor BDxFC0 저포화 LDO(저드롭아웃) 레귤레이터는 다양한 입력 조건에서 안정적인 출력 전압이 필요한 애플리케이션을 위해 설계된 고성능 선형 레귤레이터입니다. ROHM Semiconductor BDxFC0 레귤레이터는 최대 35V의 입력 전압을 지원하며 LDO 전압이 낮아 입력 전압이 원하는 출력에 근접한 시스템에 이상적입니다. 최대 출력 전류가 1A인 이 장치는 에너지 효율적인 배터리 전원식 애플리케이션에 적합합니다. 또한 BDxFC0 시리즈에는 과전류 보호, 과열 차단, 전원 관리를 위한 인에이블 핀이 내장되어 있습니다. 콤팩트한 패키지 옵션과 견고한 열 특성으로 산업, 자동차 및 소비자 전자 제품 애플리케이션에 적합한 저항기입니다.
특징
- 출력 전압 범위: 1 0 V~15 0 V
- 출력 전류 성능: 1 A
- 가변, 3.0V, 3.3V, 5.0V, 6.0V, 7.0V, 8.0V, 9.0V, 10.0V, 12.0V 및 15.0V 출력 전압 옵션
- 35 V 입력 전압
- ±1% 높은 출력 전압 정확성 (Ta = +25°C)
- PDMOS 출력의 저포화
- 출력 단락에 의한 IC의 파괴를 방지하는 내장형 과전류 보호 회로
- 과부하로 인한 열 손상으로부터 IC를 보호하기 위한 과열 차단 회로 내장
- 발진을 방지하는 세라믹 커패시터 사용 가능
- 패키지 옵션
- HTSOP-J8(4.90 mm x 6 00 mm x 1 00 mm)
- TO252-3(6.50 mm x 9.50 mm x 2.50 mm)
- TO252-5(6.50 mm x 9.50 mm x 2.50 mm)
- 작동 온도 범위: -25 °C~++85 °C
애플리케이션
- 산업용 장비
- 가전제품
- 자동차 시스템
- 통신 장치
- 배터리 전원식 장치

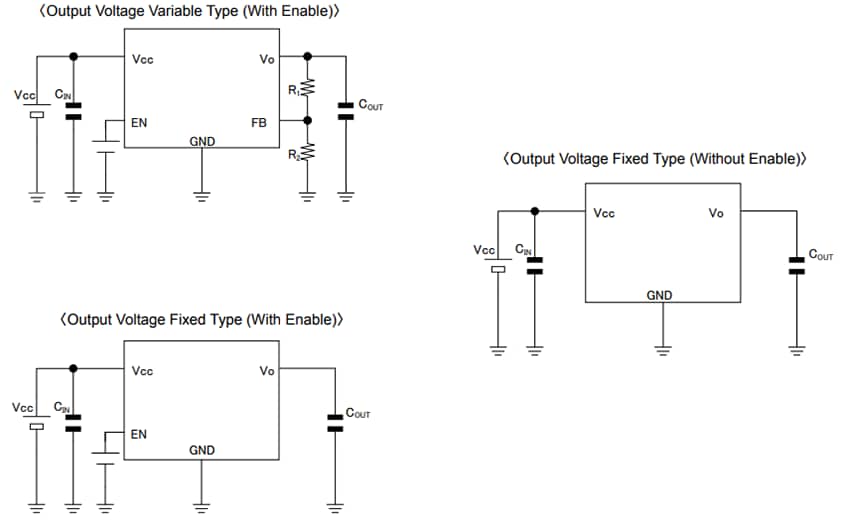

일반 애플리케이션 회로
